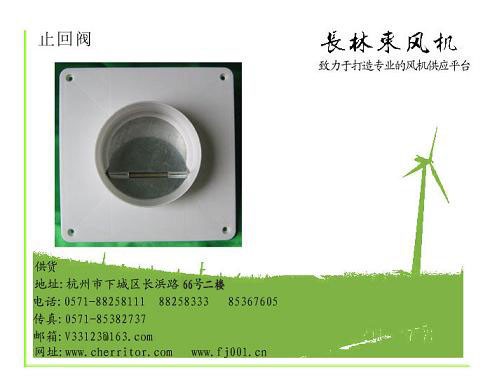

烟道止回阀,风管止回阀
止回阀在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。通常止回阀门都是自动运行,达到防止逆流和保护设备的目的。特点:具有结构简单,流体阻力小,密封性能强,防腐蚀性强等特点。
防火阀
防火阀:安装在通风、空调系统的送、回风管路上,平时呈开启状态,火灾时当管道内气体温度达到70℃时,易熔片熔断,阀门在扭簧力作用下自动关闭,在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用的阀门。阀门关闭时,输出关闭信号。 也可通过电信号关闭,手动关闭,手动复位。五档风量调节,有输出信号装置及联锁控制。
排烟防火阀:安装在排烟系统管路上,平时一般呈关闭状态,火灾时手动或电动开启,起排烟作用.当排烟管道内烟气温度达到280℃时关闭,在一定时间内能满足耐火稳定性和耐火完整性要求,起排烟作用的阀门。
工作原理:
安装在中央空调风道系统中,工作原理是极易熔合金的温度控制,利用重力作用和弹簧机构的作用关闭阀门。当火灾发生时,火焰入侵风道,高温使阀门上的易熔合金熔解,或使记忆合金产生形变使阀门自动关闭,用于风道与防火分区贯穿的场合。
选型依据:
防火阀适用于通风空调系统,除公共建筑的厨房排油烟系统用防火阀,动作温度为150℃外,一般通风空调系统用防火阀动作温度为70℃。防火阀适用于通风、空调或排烟系统的管道上。
选用阀门时应注意阀门的功能,如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。
阀门若与风机联动的应选用带双微动开关装置。
阀体叶片应为钢板,厚度为1.5~6mm,阀体为不燃材料制作,转动部件应采用耐腐蚀的金属材料,并转动灵活。阀门的外壳厚度不得小于2mm。易融部件应符合消防部门的认可标准。
排烟阀
适用:
排烟阀一般安装在排烟系统的风管上,平时常闭,发生火灾时烟感探头发出火警信号,控制中心给阀上电磁铁接通电信号使阀门迅速打开,也可人手动迅速打开阀门进行排烟。
性能:
·电讯号DC24V±2.4V将阀门打开。
·手动可使阀门打开,手动复位。
·阀门动作后输出开启信号。
·根据用户要求可以与其它设备联锁。
注:排烟阀不带温度传感器。
远控排烟阀
适用:
远控排烟阀一般安装在排烟系统的风管上或排烟口处,平时常闭。发生火灾时,烟感探头发出火警信号,控制中心通DC24V电给阀上电磁铁,使阀门迅速打开,也可手动迅速打开阀门,手动复位。人能够在房间内操纵阀门。
远控排烟阀PY-3(BSD)外形与PY-4(BSFD)相似,不带温度传感器
排烟阀·远控排烟阀(两种型号)
主要功能、特点:
DC24V电信号可将阀门迅速开启。
手动开启。
输出开启信号,联锁排烟风机。
手动复位关闭。
排烟阀可远控手动开启,远控手动复位关闭。
主要技术参数:
动作电压/电流:DC24V/0.5A。
漏风量:290m3/h·m2(标准状态)。
远控排烟阀的钢缆绳长≤6M。
结构主要部件:
阀体、阀片、轴套、执行机构。
B尺寸≥1000时,装配2个执行机构。
规格尺寸(A×B×L):
矩形:320×320~2000×1250×320
圆形:Φ320~Φ1500,厚度:L=320
应用于排烟系统的管道上。
风量调节阀
该风量调节阀是工业厂房民用建筑的通风、空气调节及空气净化工程中不可缺少的中央空调末端配件,一般用在空调,通风系统管道中,用来调节支管的风量,也可用于新风与回风的混合调节。
一、风量调节阀的特点
(l)对开多叶风量调节阀接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同。
(2)风量调节阀叶片为对开式和顺开式,在通风、空气调节、空气净化系统中作为调节阀。
(3)通过试验测定,风量调节阀的气密性好,其相对漏风量在5%左右,调节性能好。
