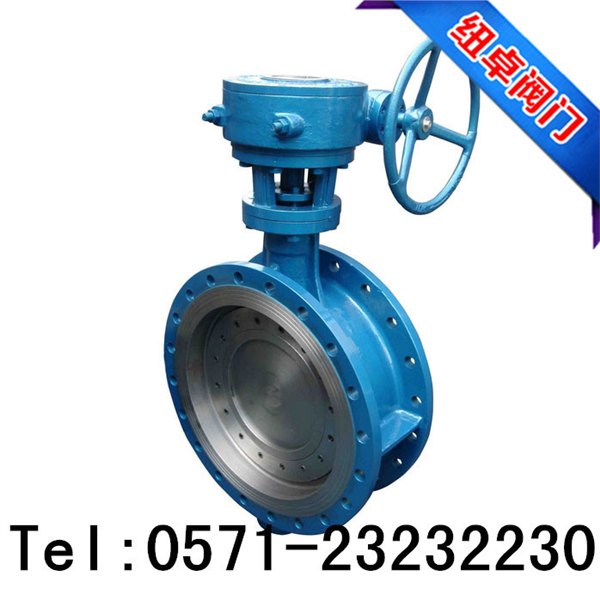

D941X法兰电动软密封蝶阀概述

本产品适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等流体管道上作调节流量和截流介质的作用。

D941X-10/16电动法兰软密封蝶阀技术参数和性能

SP系列电动执行机构技术参数

阀 体 参 数

电源

AC110、220、380V/DC24、220V

公称通径

DN50～1200mm

输出力矩

50N•M～2000N•M

公称压力

PN1.0、1.6MPa

任选功能

开关型、无源触点型、开度信号、智能型

阀轴材质

碳素钢、304/316/316L不锈钢等

动作范围

0～90°±5°

阀体材质

球墨铸铁、碳素钢、不锈钢等

动作时间

9秒/15秒/30秒/60秒

阀板材质

球墨铸铁、铸钢、不锈钢、1.4529等

环境温度

-30°～80°

阀座密封

EPDM、NBR、耐磨橡胶等

手动操作

附带手柄操作

结构形式

中线型 、无销型

限 位

电气、机械二重限位

温度

EPDM≤80℃；NBR≤70℃

防护等级

IP-67(防爆外壳:ExdⅡ BT4 IP67可选)

适用介质

水、空气、天然气等

输入信号

输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

特点

用途广、整体造价低、流量大、流阻小

D941X-10/16电动法兰软密封蝶阀外形尺寸

公称

通径
DN(mm)

尺 寸 (mm)

L

1.0MPa

1.6MPa

D

D2

Z-Φd

D

D2

Z-Φd

50

108

165

125

4-18

165

125

4-18

65

112

185

145

4-18

185

145

4-18

80

114

200

160

8-18

200

160

8-18

100

127

220

180

8-18

220

180

8-18

125

140

250

210

8-18

250

210

8-18
