杭州纽卓流体控制设备有限公司

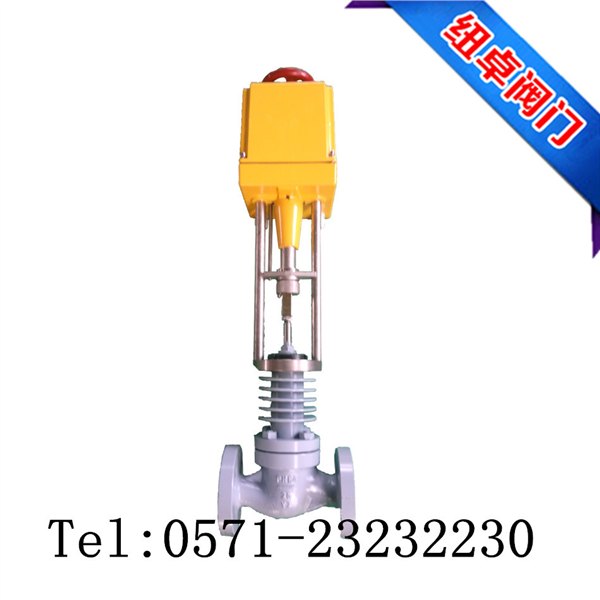

电动直通单座调节阀

一、电动直通单座调节阀概述
ZAZP型电动直通单座调节阀由DKZ型系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等工业自动控制系统中。

二、电动直通单座调节阀主要技术参数和性能指标
1、主要技术参数

公称通径DN（mm）

G3/4″

20

25

32

40

50

65

80

100

125

150

200

阀座直径DN（mm）

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

额定流量系数Kv

0.08

0.12

0.2

0.32

0.5

0.8

1.2

2

3.2

5

8

12

20

32

50

80

120

200

280

450

流量特性

直线

直线、等百分比

公称压力PN（MPa）

10

1.6，4.0，6.4

连接型式

管螺纹连接G3/4

法兰连接PN1.6按JB79-59标准；PN4.0按JB79-59标准

配用执行机构型号

DKZ-310

DKZ-310

DKZ-310

DKZ-410

DKZ-410

出抽推力（N）

4000

4000

4000

6400

6400

行程L（mm）

10

10

16

25

40

60

全行程时间（S）

8

8

12.5

20

32

50

作用方式

电开式（K）常用；电关式（B）

输入信号

0~10mA4~20mADC

供电电源

220V；50~60Hz

固有可调比R

301

2、主要技术性能指标

项目

技术性能指标

基本误差%

≤±5

回差%

≤3

死区%

≤5

泄漏量

0.01%×阀额定容量

额定流量系数误差%

≤±10；当KV≤6.3时，为≤±15

3、阀门材料和适用温度范围

阀体材料

材
