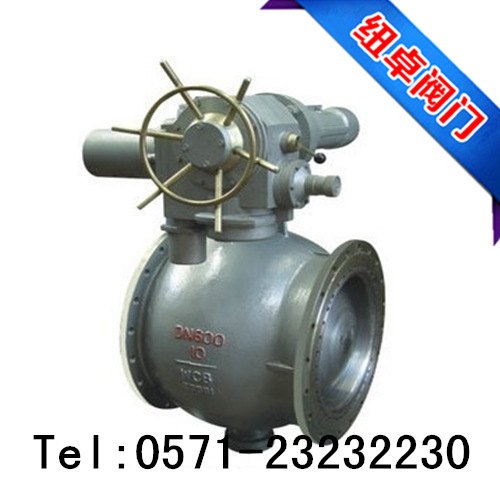

PQ94F/Y/H电动偏心半球阀特点

1、解决了工业生产中的浆状、混流液体、灰尘等介质在管道输送中沉淀、易结垢、阻塞，使阀门关不严等问题。

2、开关轻便，开启时球与壳体脱离，无任何接触，启动扭矩小，转动灵活。关闭时，半球与阀座的挤切作用能除去密封面上的污物，使阀门顺利启闭，安全系数高，密封性能好。

3、密封面的偏心结构，使球面能自动补偿磨损，能保持阀门的密封，使用寿命长。

4、该阀门T型是属于耐磨硬密封球阀，它的密封副材料是特殊的，密封面要经过特殊耐磨处理。处理后表面达到HRC65-72度，故阀门的耐磨性能特别好。

5、阀门表面油漆，有常温和高温两种。高温用耐温600℃的进口漆，喷涂后，高温使用不烧漆、炭化、焦化现象。不变色。

PQ940F/Y/H电动偏心半球阀主要性能参数及执行标准

公称压力MPa

1.0

1.6

2.5

4.0

阀门强度试验压力MPa

1.5

2.4

3.8

6.0

阀门密封试验压力MPa

1.1

1.8

2.8

4.5

适用温度℃

≤425℃≤325℃常温

主要材质

铸钢、不锈钢

适用介质

煤粉、煤灰、含尘、气体

法兰标准

JB/T82.1-94

阀门结构长度标准

GB12221-89

PQ940F/Y/H电动偏心半球阀主要外形和连接尺寸

公称压力

PN

(MPa)

公称通径

DN

尺寸(mm)

L

D

系列1/系列2

D1

D2

D6

b

f

Z-φd

mm

in

法兰

1.0

40

-

125

145

110

85

-

16

3

4-18

50

-

140

160

125

100

-

16

3

4-18

65

-

190

180

145

120

-

18

3

4-18

80

-

178

195

160

135

-

20

3

4-18

100

-

200

215

180

155

-
