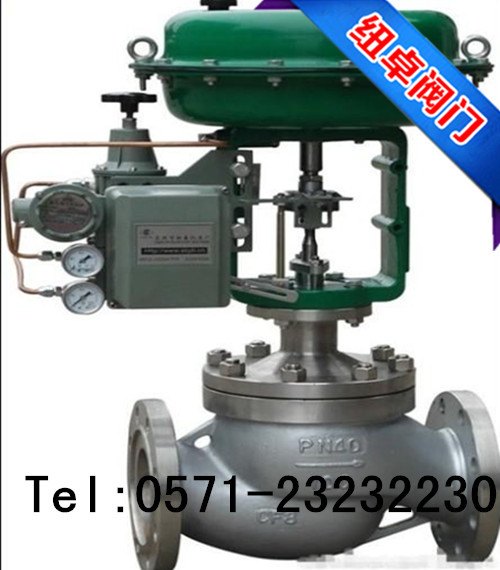

一、ZMAN-16/ZMAN-40气动薄膜双座调节阀，流量调节阀，碳钢调节阀产品用途概述

ZMAM气动套筒调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它广泛应用于石化、轻纺等行业中一般流体介质和工艺条件且安装空间紧凑的自动控制系统。

本产品由新型的气动多弹簧薄膜执行机构和低流阻套筒阀组成。特点如下1、采用平衡型阀芯，不平衡力小，允许压差大，操作稳定。2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。3、比普通单双座调节阀噪声降低10dB左右。4、结构简单，装拆维修方便。

二、ZMAN-16/ZMAN-40气动薄膜双座调节阀，流量调节阀，碳钢调节阀主要技术性能指标

项目

指标值

基本误差％

不带定位器

±5.0

带定位器

±1.0

回差％

不带定位器

3.0

带定位器

1.0

死区％

不带定位器

3.0

带定位器

0.4

允许泄漏量L/h

1×10-3×阀额定容量

三、ZMAN-16/ZMAN-40气动薄膜双座调节阀，流量调节阀，碳钢调节阀规格与技术参数

公称通径mm

20

25

40

50

65

80

100

150

200

250

300

350

400

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

可与本公司
商洽生产

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.61.64.06.4

行程mm

10

16

25

40

60

100

流量特性

直线、等百分比、快开型

介质温度℃

-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)

法兰尺寸

铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79

法兰形式

符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等标准订货生产

阀体材质

PN
(MPa)

0.6，1.6

WCB(ZG230-450)CF3CF8CF8M

4.0，6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2TiCF8C
