杭州纽卓流体控制设备有限公司

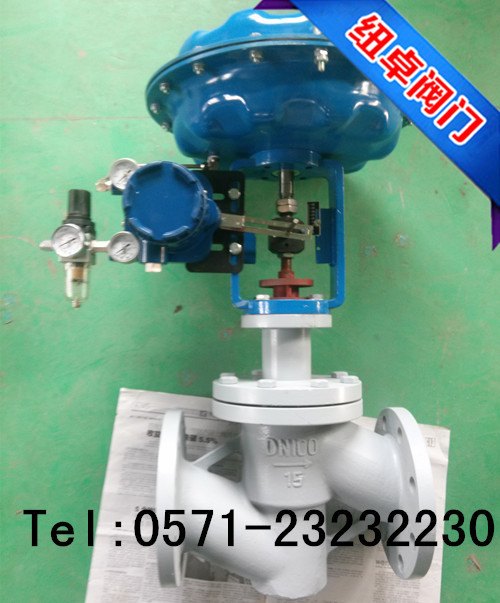

气动薄膜直通衬氟调节阀

一、产品[气动薄膜衬四氟单座调节阀]的详细资料

产品型号ZJHP-16F46

产品名称气动薄膜衬四氟单座调节阀

产品特点上明牌ZMJBP-16F46P气动薄膜衬四氟单座调节阀，是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。由于该阀接触介质的部位均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

二、产品特点

1．耐腐蚀阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。
2．密封性能好采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏。
3．泄漏量小由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准。
4．采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

三、零件材料

阀体、阀盖HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯增强聚四氟乙烯
波纹管1Cr18Ni9Ti聚四氟乙烯波纹管
填片橡胶石棉板、10’’、1Cr18Ni9Ti石棉缠绕垫片
膜盖A3
波纹膜片丁晴橡胶夹增强涤纶织物
弹簧30SIMN
阀杆、推杆2Cr13、1Cr18Ni9Ti
衬套2Cr13
