结构与原理

(1)阀体、(2)支架、(3)手轮铸铁

(4)阀芯不锈钢

(5)橡胶垫片

(6)四氟孔板

(7)填料四氟密封圈

(11)拼帽35#

该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能

耐各种酸、碱、盐溶液及有机溶剂

上展式与下展式的区别

启闭行程

启闭行程不同，安装尺寸有大小上展式和下展式放料阀启闭行程小、安装高度较小。旋转杆结构形式安装高度最小，在启闭过程中柱塞只做旋转运动，它要依据带有启闭位置指示器来判断阀门的启闭和位置。

启闭力矩

上展放料阀为阀瓣向上运动阀门打开，打开时阀门需克服介质作用力，打开时较关闭力矩大。
下展式、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开，打开时运动方向与介质作用力相同，因而打开时较关闭力矩小。

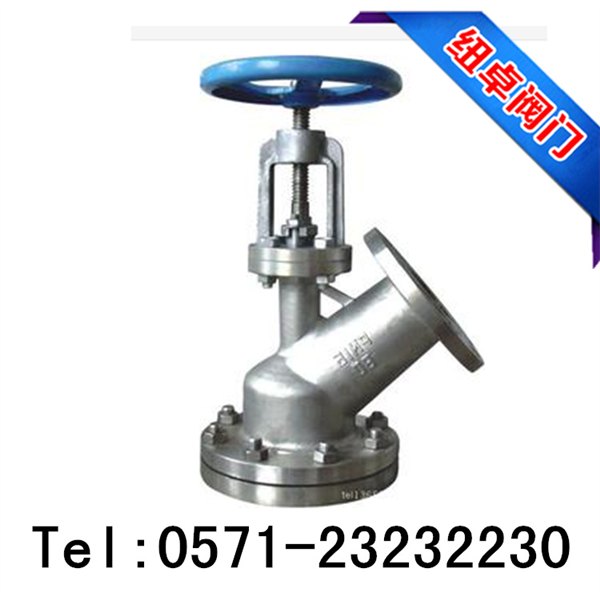

不锈钢上展式放料阀HG5-89-1

DN

上法兰

上法兰

下法兰

密封座

D1

D2

D3

D4

D5

D6

25

115

80

115

85

32

135

100

135

100

40

145

110

145

110

80

60

50

165

125

165

125

85

70

65

180

145

180

145

130

85

80

192

160

192

160

135

95

100

215

180

215

180

160

130

125

245

210

245

210

160

140

150

280

240

280

240

185

165

200

335

295

335

295

不锈钢下展式放料阀HG5-89-2

DN

上法兰

上法兰

下法兰

密封座

D1

D2

D3

D4

D5

D6

25

115

85

135

100

70

40

32

135

100

145

110

75

55

40

145

110

160

125

100

65

50

165

125

180
