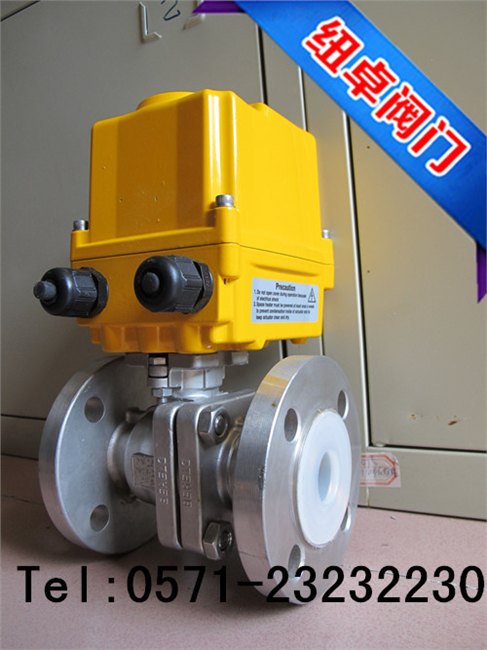

一、电动衬氟球阀概述
川速阀门生产的Q941F46电动衬氟球阀可分为对分二片式和三片式两种结构型式，电动衬氟球阀除具有的流体阻力小，启闭速度快，结构简单外，电动衬氟球阀采用FEP衬里层的球阀，具有极高的化学稳定性，可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。电动衬氟球阀采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。电动衬氟球阀启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。电动衬氟球阀结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。

二、电动衬氟球阀基本型号
手动Q41F3蜗轮Q341F3
Q41F46Q341F46
气动Q641F3电动Q941F3
Q641F46Q941F46

三、电动衬氟球阀技术规范
设计标准GB12237
结构长度GB12221
法兰标准JB/T79-94
GB9113.1-26
检验试验JB/T9092-99
驱动方式手动、电动、气动、蜗轮

四、电动衬氟球阀主要零部件材料表
序号零件名称灰铸铁铸钢不锈耐酸铸钢超低碳不锈耐酸铸钢
Z C P8R8R3R3
1 阀体／阀盖A216-CA216-WCBA351-CF8A351-CF8MA351-CF3A351-CF3M
2 球体/阀杆A216-WCBA351-CF8A351-CF8MA351-CF3A351-CF3M
3 衬里／阀座PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4 填料/压盖PTFE(F4)A351-CF3A351-CF3
5 填料A216-WCBA351-CF8A351-CF8
6 支架A193-B7A194-8A193-B8M
7 紧固螺栓A193-B7A193-B8MA194-8
8 螺母A194-2HA194-8A194-8
9操作手柄A216-WCBA216-WCBA216-WCB
