1.产品结构及性能简介

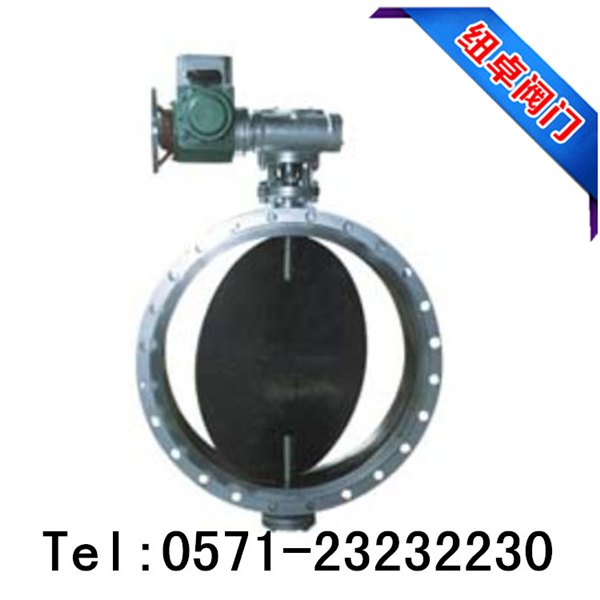

本产品由阀体、碟板、密封圈、传动机构等主要部件组成。其结构采用三维楄心原理设计，弹性密封和硬软多层次密封兼容的加工新工艺，使蝶阀在运行工作时，减少其扭矩力，达到省力、节能之功能。从而确保碟阀整体的搞腐蚀、耐高温、抗磨损的可靠性。其主要性能特点是
1、结构独特、型小轻便、操作灵活、省力、方便；
2、密封可靠，可达到气密封无泄漏；
3、流量特性趋于直线调节性能最佳；
4、采用三偏心原理，使密封面近似零磨损延长阀门使用寿命；
5、应用范围广，如可用于水、蒸汽、油品、空气、煤气等介质；
6、适用不同温度及6.4Mpa以下的压力等级，耐腐蚀等各种介质管线。

H

1

C

2.外型及连接尺寸D3/941

F

-

P

（DN200~DN1400）

W

R

公称
通径
DN
(mm)

主要外型及连接尺寸（mm）

L

D341W-1C/P

D941W-1C/P

D

D1

n-Φd

D

D1

n-Φd

200

140

320

280

8-18

320

280

8-17.5

250

140

375

335

12-18

375

335

12-17.5

300

170

440

395

12-22

440

395

12-22

350

170

490

445

12-22

490

445

12-22

400

190

540

495

16-22

540

495

16-22

450

190

595

550

16-22

595

550

16-22

500

190

645

600

20-22

645

600

16-22

600

210

755

705

20-26

755

705

20-26

700

210

860

810

24-26

860

810

24-26

800

210

975

920

24-30

975

920

24-30

900

250

1075

1020

24-30

1075

1020

24-30

1000

250

1175

1120

28-30

1175

1120

28-30

1200

250

1375

1320

32-30

1375

1320

32-30 <
