杭州纽卓流体控制设备有限公司

气动执行器特点

●全面符合最新的国际规范ISO5211、DIN3337和VDI／VDE3845、NAMUR标准。

●采用优质挤压铝质(ASTM6005)缸体，内表面细磨精加工，内部和外部均采用高级防腐技术，气缸摩擦系数小，使用寿命长，抗腐蚀性能强。●双活塞齿轮齿条式设计，结构紧凑、安装位置对称、改变输出轴转向方便，使用寿命长、动作迅速。活塞齿条背面装有复合轴承及导向环，动作精确、摩擦系数小、使用寿命延长。●组合式预负荷镀层弹簧，工作寿命长。●高精度齿轮和齿条，啮合间隙小、精度高，输出功率大。●不锈钢紧固件，安全美观，抗腐蚀性强。●采用国际规范尺寸:输出轴槽、螺孔 顶部安装孔尺寸符合NAMUR标准 气源接口尺寸符合NAMUR标准 底部安装孔尺寸符合IS05211、DIN3337标准，方便安装电磁阀限位开关等附件。

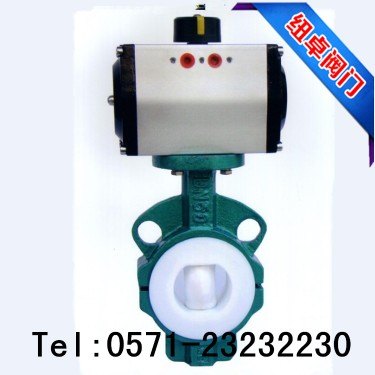

D671F46型气动衬氟调节蝶阀产品概述

气动衬氟蝶阀（亦称耐腐蚀气动蝶阀）是由气动活塞式执行器及四氟密封蝶阀组成。适用于温度≤200℃，有腐蚀性或洁净度有一定要求工况，气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良，可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，气动衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。全衬聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。耐腐蚀气动蝶阀适用于浓硫suan、盐、硝suan、氢氟suan、王水、各种有机suan、强suan、氧化性介质或高温烯硫suan、高温浓醋suan、suan碱交替及多种有机溶剂和其它强腐蚀性介质。

D671F46型气动衬氟调节蝶阀产品特点

1、体积小、重量轻、操作轻巧、便于安装、维修。2、密封性能优良可靠、零泄漏，使用寿命长。3、流量特性趋于直线，调节性能最优。4、结构简单，开关迅速，90°旋转启闭。5、可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等各种阀门的使用。6、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。7、更换零件衬里材质可适用于各种介质。

D671F46型气动衬氟调节蝶阀阀体

阀体形式

直通铸造蝶阀

公称通径

DN50～1000mm

公称压力

PN1.0、1.6MPa

法兰标准

JISB220、JB/T79、ANSIB16.5-1981、GB/T9113、HG20594-97、HG20618-97等

连接形式

法兰式、对夹式

阀盖形式

一体式

压盖型式

压盖压紧式

密封填料

V型聚四氟乙烯填料、柔性石墨填料

D671F46型气动衬氟调节蝶阀阀内件

阀板形式

垂直板式（蝶形）

流量特性

线性

D671F46型气动衬氟调节蝶阀执行机构

执行器型号

GT系列、ST系列、AT系列、AW系列单双作用气动执行器

供气压力

400～700KPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30～+70℃

作用形式

单作用执行机构气关式（B）——失气时阀位开（FO）；气开式（K）——失气时阀位关（FC）双作用执行机构气关式（B）——失气时阀位保持（FL）；气开式（K）——失气时阀位保持（FL）

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
