气动陶瓷双闸板阀的产品简介：

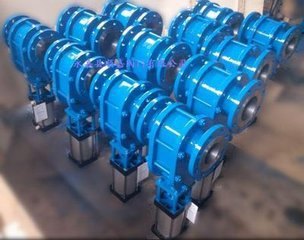

Z644TC10C双闸板气锁出料阀 本阀适用于发电干灰系统、仓泵出料输送，也可适用于矿山、

造纸、化工等各类有磨损的干粉尘、水、蒸汽等介质在管道上作启闭之用。公称压力1.0MPa，适用

温度≤250℃。 本阀参照Armstrong阀门技术，关闭后任何方向全部密封。阀体阀盖采用WCB铸钢件

及无缝钢管焊接。阀板与阀盖间密合面采用耐磨陶瓷、也可以用热喷涂硬质耐磨材料，表面光滑。

填料采用碳素纤维盘根，或V型密封件。 本阀密封性能好，耐磨性强，启动负荷小，卡灰及积灰

现象少，使用寿命长。

技术参数

1.公称通径：DN40350（也可根据客户需要定制）　　

2.公称压力1.0—1.6MPa

3.气动执行器工作压力：0.4~0.6MPa

适用温度≤200℃（另有耐高温型最高可耐400℃高温）

4.适用介质：粉煤灰、干粉尘、气体、水等

5.适用范围：火力发电干灰系统、仓泵出料输送。

化工、冶金、造纸、制药等行业中散状物料输送系统。

各类有磨损的介质在管道上作启闭之用。

GZT644G气动陶瓷双闸板阀(带三连件) 工作原理

当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时话，阀杆带动

阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座保证阀门的密封性，

又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的

影响与防止颗粒介质进入两密封面之间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、

抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀

门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命，为您的系统安全运行提供了可靠的保证。

主要零件材料

主阀体HostBody碳钢WCB侧阀体Sidebody球墨铸铁Ductilecastiorn阀座Seat结构陶瓷Structureceramic阀板Stem结构陶瓷Structureceramic

主要连接尺寸

型号TypePN尺寸(mm)DimensionsDNL(short)L(long)DD1nMD2≈H1GZ644TC0.6MPa501142101401104M1290805651142101601304M12110850801142101851504M161258301001302482051704M161409261251702672352008M1617510121501702802602258M1620011092002303433152808M1625513252502804063700.33512M16280150030032043213439512M20310165035035047048544512M2036217801.0MPa501142101601254M16100805651142101801454M16120830801142101951608M161358501001302482151808M161559261251702672452108M1618510121501702802802408M2021011092002303433352958M20260132525028040639035012M20320150030032043244040012M203681665035035047050046016M2042817801.6MPa501142101601254M16100805651142101801454M16120830801142101951608M161358501001302482151808M161559261251702672452108M1618510121501702802802408M20210110920023034333529512M20265132525028040640535512M24295150030032043246041012M24320165035035047052047016M243751780
