杭州广开科技有限公司

型号：GK-1051

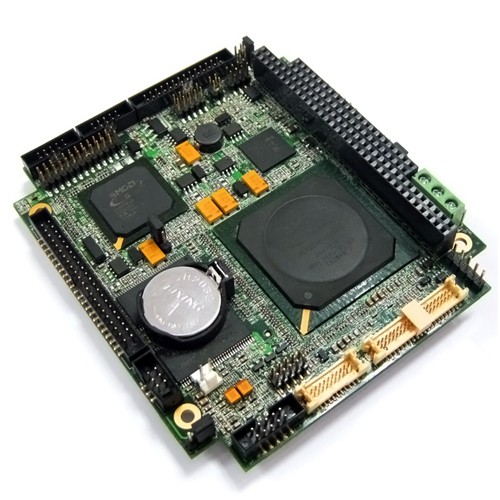

产品介绍：PC/104结构板载LX800嵌入式工业单板，板载256MB DDR1内存，支持CRT,18BIT TTL/LVDS LCD,16:9/16:10宽屏显示


系统规格
CPU： AMD Geode 3 LX800-500MHz CPU,FSB 333MHz
BIOS: Award BIOS,可定制开机画面LOGO
系统芯片: AMD LX800芯片组,内建500MHz CPU和显示,CS5536B南桥
系统内存: 板贴256MB DDR1内存
总线接口: 16Bit ISA PC/104总线
看门狗: 0-255秒
显示功能: AMD LX800芯片组内建显示2D显示,显存最大共享系统内存32MB
显示最高分辨率： 1600x1200@75Hz，支持CRT,18BIT TTL/LVDS LCD,16:9/16:10宽屏显示
网络功能: RTL8100CL 10/100Mbps自适应以太网卡,RJ45接口带状态LED灯
声卡: AC 97’兼容声卡


输入输出I/O接口
1个2.54Pitch 6Pin 1拖2 Keyboard&Mouse接口
1个16Bit ISA总线PC/104插槽
1个2.0Pitch 2Pin +5V/+12V电源输入跳线选择
1个2PIN 5.08mm端子台电源输入接口(可跳线选择+5V/+12V输入)
1个2.54Pitch 5Pin Invort接口
1个1.27C DF13-40Pin TTL LCD接口
1个1.27C DF13-20Pin单通道LVDS LCD接口
1个2.0Pitch 10Pin Audio接口，支持MIC,Line-In, Line-Out
1个2.0Pitch 10Pin VGA接口
1个2.0Pitch 6Pin Reset/Power Switch/HDD LED接口(FRONT P2)
1个2.0Pitch 44Pin IDE接口
1个2.0Pitch 26Pin LPT接口
2个2.0Pitch 10Pin USB1-USB4接口
1个2.0Pitch 28Pin COM1-COM4接口(其中COM2可跳线选择RS232/422/485,支持自动数据流量控制功能;COM3-COM4仅支持TX/RX/GND 3线制)
1个2.0Pitch 10Pin网络接口,无Transfomer
1个2.0Pitch 4Pin RS422/485接口
1个2.0Pitch 8Pin 3进3出GPIO接口
1个2.0Pitch 6Pin RS232/422/485跳线
1个CompactFlash TypeII 插槽(反面)


供电信息：
供电: AT, 可跳线选择+5V/+12V输入供电
电源： +5V@1.4A(MAX), +12V@0.6A
