玉环索力液压工具厂

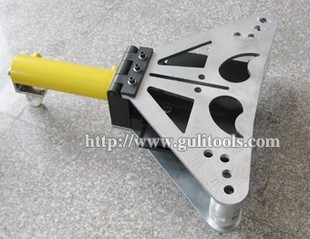

CB-125D型立式弯排机是一种立弯铜铝母线的专用机具，它能将铜、铝母线从其水平平面内弯曲0°～90°，时间只需要几分钟，本机配有刻度盘，便于控制弯曲角度，采用铰链式花板，开合便利，操作方便，并备有多种摸板，采用快换式顶模结构，方便快捷，弯曲半径符合国家电力公司标准：R=排宽×系数（2-2.5）。

一、结 构

由手动泵（电动泵)(16)，，快速接头(2)， 工作缸(1)，方档块(3) ，上花板(4)，下花板(5)，辊柱(6)，R模板(7)，夹板模头(8)，直角模头(9)，联杆板(10)，销子 (11)，小车(12)，高压输油管(13)等组成。
见附草图：

二、用 途

弯排机主要适用于供电局，变电所以及广大电力行按装电
力线路的铝排或铜排的弯制和修理。

三、性能特点：(技术参数)

1.最大工作压力：630Mpa
2.最大行程:200mm.
3.弯排范围:铜铝排宽度40.50.60.80.100.120mm.厚度:4mm-12mm之间.
4.弯曲角度:D>90度 任意角
5.弯曲半径:R=排宽X2.5
6.用油品种16#液压油
7.油量:600毫升
8.总重量:82公斤
9.弯曲参数如表所列:

参数


铜排厚度mm
 铜排宽度mm
 组件弯曲模具
 弯曲角度
 弯曲R 内孤mm

06
 40，50，60
 1
 90
 110

08
 80
 1
 90
 140

10
 80
 1
 90
 140

08
 100
 1
 90
 160

10
 100
 1
 90
 160

10
 125
 1
 90
 160

12．5
 125
 1
 90
 160

























备注：强烈建议配合电动泵浦使用
