玉环索力液压工具厂

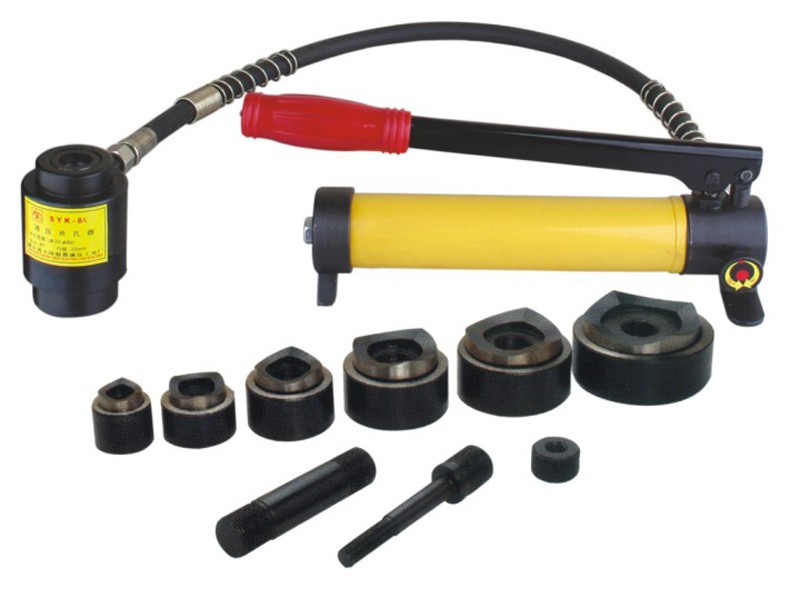

名称：液压开孔器 SYK-8A


技 术 参 数

型号 开孔范围 最大剪切刀 最大行程 配置模具
SYK-8A 圆孔 16-60 120KN 22mm Φ16、Φ20、Φ26 、Φ32、Φ39 、Φ51

SYK-15 圆孔 63-114

 150KN 22mm Φ63 、Φ76、Φ80(不含) Φ89 、Φ100、Φ114




最大液压剪切力 105KN
油泵额定工作压力 65MPA
最大手动压力 0.4KN
液压用油 20号机械油
SYK-8（开孔厚度4mm） 尺寸16-60mm
SYK-15（开孔厚度4mm） 尺寸63-114mm
重量 整机11.5KG
外型尺寸 420×245×120mm


   此开孔器可订制方模（范围 20*20-150*150正方型 长方型均可）另可订制开2MM以下不锈钢板材模具 。

   如果方模尺寸比较大，需要另外定做开孔器。 方模定做大小不限。

用 途 及 性 能

SYK系列液压开孔器，是一种能在4mm以下的金属板 上开孔的先进手动液压工具，能够起到一般冲压设备所不能 达到的开孔作用。其操作简便、省力、速度快、加工面平整 光洁，也不受场地，位置限制均可使用，安全可靠。液压开 孔器结构轻巧、美观、易携带、可供冶金、石油、化工、电 子、电器、船舶、机械等行业安装维修电线管道、指示灯、 仪表开关等的开孔，更适用于已成型的仪表面板底板，开关 箱分线电器盒的壁面开孔之用。

操 作 规 程

□待开孔工件在开孔前，先用手电钻打一个11.5㎜的引导孔。

□将活塞拉杆，旋进活塞缸的螺孔中，然后将垫圈套进活塞 拉杆再套进凹模。再将活塞拉杆伸进工件的引导孔，最后 拧进凸模使凸模的刀口和加工面紧密结合，凸模、工件、 凹模三者可靠固定。

□按顺时针方向关住回油阀，然后反复按揿加力手柄，使活 塞泵开始工作，油压上升，凹凸模之间剪切力增加，模具 在工件上剪孔，直到剪通为止。剪通后应立即停止按揿加 力手柄。

□按逆时针方向松开回油阀，使油压全部卸载。经过上述４ 步操作就完成了一个完整的开孔操作程序。

□拧下凸模，清除凹模中废板，揩干净模具。
