一、概述

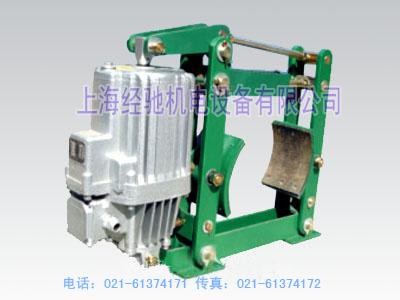

YWZ、YWZ2、YWZ3、YWZ4、YWZ5等系列液压块式制动器主要用于起重、运输、冶金、矿山、港口、建筑机械驱动装置的机械制动，具有制动平稳，安全可靠、维修方便、耗电少、寿命长、无噪音等优点。
①WYZ系列操作次数每小时可达720次。符合JB/ZQ4388-86标准；
②WYZ2系列操作每小时可达1200次，符合JB/ZQ4388-86标准；
③YWZ3系列操作每小时可达720次，符合GB6333-86标准；
④YWZ4系列操作每小时可达1200次，符合JB/ZQ4388-86标准；
⑤YWZ5系列操作每小时可达1200次，符合GB6333-86标准；

......
二、使用条件
1、环境温度-20℃~+50%（低于推动器改为YH-10航空液压油）
2、空气相对湿度不大于90%
3、一般用于三相交流电源，50HZ，380V；
4、海高度符合GB755-87标准；
5、在无爆炸危险，且介质中无足以腐蚀金属和破坏绝缘的气体及放电尘埃中；
6、YZW、YZW3使用YTI系列推动器，一般适用于垂直工作，倾斜度不超过±去 15°

......


五、YWZ4技术数据、外形尺寸表（毫米）

型号 匹配推动器 制动力矩
牛顿·米 退距0.6 A b C D d E F G1 G2 H h1 i K M n 重量
（kg）
YMZ4-100/23 YTD-(Ed)-220/50 40 0.6 320 70 160 100 13 125 75 125 125 375 100 40 110 162 6 22
YMZ4-150/23 YTD-(Ed)-220/50 100 0.6 350 90 160 150 17 173 100 170 170 430 140 60 150 162 8 23
YMZ4-200/23 YTD-(Ed)-220/50 200 0.7 430 90 160 200 17 210 100 195 195 431 170 60 175 189 8 31
YMZ4-200/30 YTD-(Ed)-300/50 220 427 463 34
YMZ4-300/30 YTD-(Ed)-300/50 320 0.7 487 140 160 300 22 281 130 280 280 595 240 80 250 240 10 65
YMZ4-300/50 YTD-(Ed)-500/60 630 527 195 585 78
YMZ4-300/80 YTD-(Ed)-800/60 750 527 195 600 79
YMZ4-400/50 Ed50/6 1000 0.8 662 180 195 400 22 370 180 360 360 735 320 130 325 315 12 128
YMZ4-400/80 Ed80/6 1600 662 140
YMZ4-400/121 YTD-(Ed)-1250/60 2000 653 240 155
YMZ4-500/121 YTD-(Ed)-1250/60 2500 0.8 713 200 240 500 22 440 200 415 415 925 400 150 380 375 15 210
YMZ4-500/201 YTD-(Ed)-2000/60 3600
YMZ4-600/121 Ed121/6 3200 0.8 848 240 240
