概述:

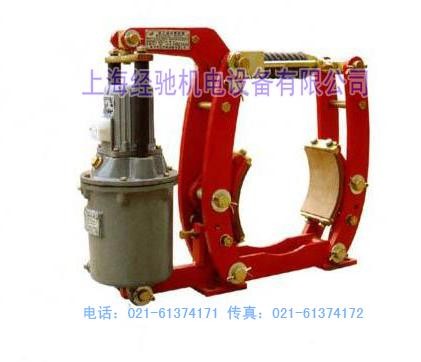

YWZ4系列电力液压制动器，是以MYT2、3、4、Ed系列电力液压推动器(以下简称单推杆)为驱动元件的瓦块式制动器，主要适用于起重、运输、冶金、矿山、港口、建筑机械等制动控制装置。该产品具有动作频率快、制动平稳、寿命长、无噪音等优点。
  该系列制动器可通用替换下列型号产品：YWZ3系列、YWZ5系列、YWZ口系列。
  1、环境温度-30℃～+50℃；
  2、空气相对湿度不大于90％；
  3、一般用于三相交流电源50HZ、380V；
  4、所配用的推动器一般适用于垂直工作，倾斜度不超过±1 5，或水平安装；
  5、采用中国标准·JB6833·JB／T6406．1·JB／T6406．3·GBl497。



YWZ4技术数据、外形尺寸表（毫米）

型号 匹配推动器 制动力矩
牛顿·米 退距0.6 A b C D d E F G1 G2 H h1 i K M n 重量
（kg）
YMZ4-100/23 YTD-(Ed)-220/50 40 0.6 320 70 160 100 13 125 75 125 125 375 100 40 110 162 6 22
YMZ4-150/23 YTD-(Ed)-220/50 100 0.6 350 90 160 150 17 173 100 170 170 430 140 60 150 162 8 23
YMZ4-200/23 YTD-(Ed)-220/50 200 0.7 430 90 160 200 17 210 100 195 195 431 170 60 175 189 8 31
YMZ4-200/30 YTD-(Ed)-300/50 220 427 463 34
YMZ4-300/30 YTD-(Ed)-300/50 320 0.7 487 140 160 300 22 281 130 280 280 595 240 80 250 240 10 65
YMZ4-300/50 YTD-(Ed)-500/60 630 527 195 585 78
YMZ4-300/80 YTD-(Ed)-800/60 750 527 195 600 79
YMZ4-400/50 Ed50/6 1000 0.8 662 180 195 400 22 370 180 360 360 735 320 130 325 315 12 128
YMZ4-400/80 Ed80/6 1600 662 140
YMZ4-400/121 YTD-(Ed)-1250/60 2000 653 240 155
YMZ4-500/121 YTD-(Ed)-1250/60 2500 0.8 713 200 240 500 22 440 200 415 415 925 400 150 380 375 15 210
YMZ4-500/201 YTD-(Ed)-2000/60 3600
YMZ4-600/121 Ed121/6 3200 0.8 848 240 240 600 26 555 220 505 505 1100 175 170 475 458 18 390
YMZ4-600/201 Ed121/6 5000 390
