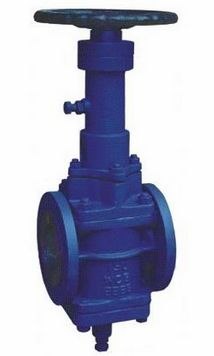

XZ43X轨道式旋塞阀
轨道式旋塞阀 产品介绍：

 伞齿轮传动将军阀又称轨道式旋塞阀，适用于航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。双关双断及泄放功能阀门的工作原理关键是安装在旋塞上的两片密封滑片的动作。

轨道式旋塞阀 应用范围：

伞齿轮传动全通径将军阀适用于航空煤油、原油、轻质油、天然气、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。

轨道式旋塞阀 结构特点：

①阀门在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小；
②阀门在维修时，不需将阀门从管线上拆下，只需将阀门底盖拆开，调换一对滑片即可，维修十分方便；
③阀体及旋塞为全通径，介质在通过阀门时无流阻，并且可通球对管道进行清洗，克服了缩径阀门的缺点；
④全通径将军阀的阀体内腔镀有硬铬，密封区域坚硬光滑；
⑤滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中。具有防火功能的金属对金属的密封作为弹性密封的背衬；
⑥阀门具有自动泄放装置（备选），在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果；
⑦阀门开关指示器与开关位置同步，可以准确显示齿轮传动全通径将军阀的开关状态。

轨道式旋塞阀 关于密封：
    弹性密封圈是模压成型在滑片的沟槽中，随着密封滑片向阀门的进出口移动，密封圈子也逐渐被压入沟槽中，经过机械加工的滑片表面与阀体内腔形成二级金对金属密封防止弹性密封圈子继续被压，并且具有防火功能。

双关双断及泄放：
    这是一种通过两个切断阀和一个在其中间的泄放阀达到完全隔断两端管线目的的方法，关闭两主要阀门关开启泄放阀可提高被系统的安全性。如果第一个阀门泄漏，漏离的介质可由开启的泄放阀导出。

轨道式旋塞阀 双密封方式：
    两个独立的密封滑片在阀孔上下端压紧（双关断），当阀门关闭时，泄放阀被打开，检验密封效果（泄放）。

轨道式旋塞阀 标准规范：

设计制造标准：API 6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.2
压力温度等级：ASME B16.34
试验检验标准：API 598、API 6D

元立阀门  二通旋塞阀X43、 三通旋塞阀X44、四通旋塞阀X46、美标旋塞阀、丝口旋塞阀X13/14W、蜗轮卡套旋塞阀、不锈钢旋塞阀X43/44W、铜旋塞阀、铜芯旋塞阀X43/44T、保温旋塞阀B43/44B、DYQ41球型偏心旋塞阀、压力表旋塞阀X13/14、油密封旋塞阀X48等。阀体的材质有: 铸铁、铸钢、不锈钢、黄铜。最高工作压力1.0-10MPA、美标从150LB-300LB。工作温度-20°C- 250°C，阀门口径从DN15-DN300。连接方式:法兰、丝口或焊接。材质：不锈钢、铸纲、铸铁、锻钢、铝合金、A105、316、304。产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、机械设备阀门、电子工业阀门，城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、过滤设备、环保设备等领域。
本公司并专业代理国外阀门品牌有： KITZ北泽、 YOSHITKAE耀希达凯、 MIYAWAKI宫胁、 TOYO、 TLV、Armstrong阿姆斯壮、YAMATAKEM山武、ODE电磁阀、德国ARI艾瑞、VENN阀天、BELIMO博利谋、SIEMENS西门子、Honeywell霍尼韦尔、SNW、英国ARI(阿里斯顿) 阀门台湾富山阀门、台湾中鼎阀门、台湾东光阀门等系列阀门。
欢迎选购，上海元立阀门有限公司
