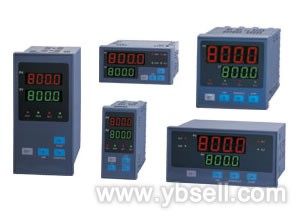

智能温度巡检仪选型表XMDA 六回路智能温度巡检仪说明
通道数 -06 输入通道数
外形尺寸 -1、-1L、-2、-3、-4、-5
第一报警输出 -N 无输出
-H 继电器上限报警输出
-L 继电器下限报警输出
第二报警输出 -N 无输出
-H 继电器上限报警输出
-L 继电器下限报警输出
通讯输出 -N 无输出
-S RS485 通讯输出
供电电源 -N AC100~240V（50/60Hz）开关电源
-D DC/AC24V±10%开关电源
输入类型 -□ 输入信号类型

输入信号类型表http://www.ybsell.com/Shop/Shop_65.shtm

Sn 输入类型  测量范围  Sn 输入类型  测量范围
00 K -50～1300℃  26 0～80 -1999～9999
01 S -50～1700℃  27 0～400 -1999～9999
02 备用    28 0～20mV -1999～9999
03 T -200～350℃  29 0～100mV -1999～9999
04 E 0～1000℃  30 0～60mV -1999～9999
05 J 0～1000℃  31 0～1V -1999～9999
06 B 0～1800℃  32 0.2～1V -1999～9999
07 N 0～1300℃  33 1～5V（4～20mA）  -1999～9999
08～19 备用   34 0～5V（0～20mA） -1999～9999
20 Cu50 -50～150℃ 35 -20～20mV -1999～9999
21 Pt100 -200～600℃ 36 -100～100mV -1999～9999
22～25 备用   37 -5～5V -1999～9999


注：1、-1/-2 仪表第六路输入与通讯位置冲突；
  2、-3/-4/-5 仪表无第二输出位置，且第一输出位置与通讯位置冲突。
  3、仪表选择多功能输入类型时不包括 5VDC 和电流信号，电流信号输入时需外部加装 50 取样电阻（20mA×50 =1V）。

温度巡检仪技术参数
  输入规格：
    热电偶：K、S、R、n、E、J、T、Wr5-26 、 WR3-25、B、EA1、EU2等
    热电阻：Pt100、Cu50、Cu53、bA1、BA2等
    电阻：0～80Ω、0～400Ω（电阻输入时为三线制接线方式，要求三线电阻相等，而且引线电阻小于18Ω）等
    电压：0~20mV 、0~60mV、0~100mV、 0~1V、0.2~1V（输入阻抗≥500kΩ）
    电流：0～10mA(输入电阻≤500Ω)、4～20mA、0～20mA等（输入电阻≤250Ω）
  测量范围：-1999~+9999
  测量精度：0.5级。
  响应时间：≤0.5秒
  报警功能：每回路独立设置两个报警点，报警方式可设定。
  报警输出：继电器触点开关输出(常开＋常闭)，触点容量 220VAC/2A或24VDC/2A。继电器触点接感 性负载时，负载两端必须接火花吸收电路，并且带载能力相应减小。
  报警精度：±1℃或±1定义单位。
  通讯接口：RS485、RS232串行通讯接口、可外接
