智能电力测控仪选型图

产品概述  智能电力测控仪能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LCD现场显示和远程RS-485数字通讯。

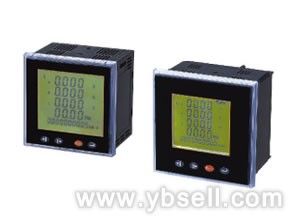

  中仪电子生产的ZYC-E电力测控仪具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

智能测控仪特点  测量：三相电压、三相电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
  计量：正反向有功电能，感性容性无功电能
  显示：STN黄绿屏、宽视角、高品质、高清晰LCD液晶屏显示
  通讯：RS-485通讯，MODBUS-RTU协议
  输出：2路电能脉冲输出(脉冲常数10000imp/kwh)
  扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
  用途：智能电力测控仪适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理

测控仪技术参数性能 参数
输入测量显示 网络 三相三线、三相四线
电压 额定值  AC 100V、400V（订货时请说明）
过负荷  持续：1.2 倍 瞬时：10 倍/10s
功耗 <1VA(每相)
阻抗  >500kΩ
精度  RMS 测量，精度等级 0.5
电流 额定值  AC 1A、5A(订货时请说明)
过负荷  持续：1.2 倍 瞬时：10 倍/10s
功耗 <0.4VA(每相)
阻抗 <2mΩ
精度 RMS 测量，精度等级 0.5
频率 40~60Hz，精度 0.1Hz
功率 有功功率、无功功率，精度 0.5 级
电能 四象限计量，有功精度 0.5 级，无功精度 1 级
显示 可编程、切换、循环（LCD）显示
电源 工作范围 AC/DC 85~270V（DC供电时1为正极，2为负极）
功耗 ≤5VA
输出  数字接口 RS-485、MODBUS-RTU 协议
环境 工作环境 -10~55℃
储存环境 20~75℃
安全 耐压 输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘 输入、输出、电源对机壳>5MΩ
