XMG智能数显控制仪选型表代码 参数说明
XMG 智能数显控制仪
XMG-M 增强型智能数显控制仪
外形尺寸 -1、-2、-3、-4、-5、-1D、-2G、-6、-7
第一输出 AL1
-7型与COMM合一 -N 无输出
-H 继电器上限报警输出
-L 继电器下限报警输出
第二输出 AL2
-6 型与 COMM 合一
-7 型无此输出位置 -N 无输出
-H 继电器上限报警输出
-L 继电器下限报警输出
第三输出 AL3 -N 无输出
-H 继电器上限报警输出
-L 继电器下限报警输出
-X 标准电流变送输出
-DX 独立隔离电源电流变送输出
第四输出 COMM
-6 型与 AL2 合一
-7 型与 AL1 合一 -N 无输出
-S RS485 串行通讯接口
-DS 独立隔离电源 RS485 串行通讯接口
-X 标准电流变送输出
-DX 独立隔离电源电流变送输出
-V24 仪表配电 24VDC（30mA）输出
第五输出 AUX/AL4
-7 型无此输出位置 -N 无输出
-H 继电器上限报警输出
-L 继电器下限报警输出
-V24 仪表配电 24VDC 输出
-DI 外部控制输入
仪表供电 -N 220VAC 供电
-D 24VDC 供电
输入信号 -□ 输入信号类型

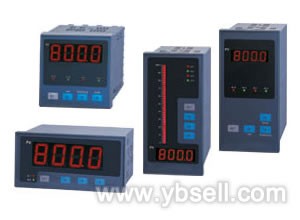

产品概述  中仪电子专业生产的智能数显控制仪可万能输入，可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等物理量的测量、显示、报警控制和变送输出；通过串行通信口（RS-232），可在上位机中实现全部仪表参数的读写；还可为两线制变送器提供DC24V电源；仪表还可选配高亮度模拟光柱，配合4位高亮度LED数字显示，准确又直观；一台智能数显控制仪最多可配4个报警继电器输出，或选配3个报警、一路变送（或通信）输出和一路配电输出。

数显控制仪技术参数  输入规格：
    热电偶：K、S、R、N、E、J、B、T、Wr5-26 、WR3-25、EA1、EU2等；
    热电阻：Pt100、Cu50、Cu53、BA1、BA2等；
    电压：0~20mV、0~60mV、0~100mV、0~1V、0.2~1V（输入阻抗≥5MΩ），0~5V、1~5V（输入阻抗≥500KΩ）等；
    电流：0~10mA（输入阻抗≤500Ω），0~20mA、4~20mA（输入阻抗≤250Ω）等；
    电阻：0～80Ω、0～400Ω，三线制接线方式，要求三线电阻相等，而且引线电阻小于18Ω；
    其它特殊信号需定制。

  测量范围：-1999 ~+9999。
  测量精度：0.2级(热电阻、热电偶输入采用铜电阻补偿或冰点补偿冷端)0.2%FS±2.0℃(热电偶输入且采用仪表内部元件测温补偿冷端)
  报警输出：继电器触点开关输出(常开＋常闭)，触点容量 220VAC/2A或24VDC/2A。继电器触点接感 性负载时，负载两端必须接火花吸收电路，并且带载能力相应减小。
  报警精度：±1℃或±1定义单位。
  变送输出：
    标准电流变送输出（X模块）4~20mA，负载电阻≤500Ω，0~10mA负载电阻≤1000Ω，独立隔离电源电流变送输出（DX模块）负载电阻≤250Ω，标准电压变送输出或独立隔离电源电压变送输出1~5V，负载电阻≥200kΩ。
  变送精度：0.3级(±0.3%FS)。
  通讯接口：RS485串行通讯接口。
  配电输出：5VDC、12VDC、24VDC等可选（最大电流：30mA）
  温度补偿：0~50℃数字式温度自动补偿
  使用环境：环境温度 0~50℃，相对湿
