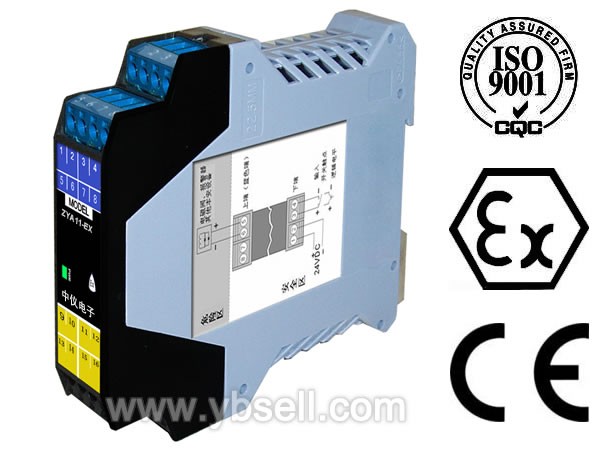

热电阻隔离安全栅概述  热电阻隔离安全栅是智能化的安全栅产品，具有在线故障自诊断功能，用户也可通过专用手持式中文编程器或计算机对本产品进行输入信号类型及输出量程的设置。ZYA1400热电阻安全栅是一款将来自危险区的热电阻信号，经隔离变送输出单路或相互独立的双路电流或电压信号到安全区，也可通过配置的通讯接口在安全区进行串行通讯联网。

主要技术规格●型号命名方式:
  ZYA1400-□→1：单通道2：双通道
●传输精度：±0.2%×F.S
●热电阻隔离安全栅输入信号（危险区）
  三线制热电阻：Pt100、Cu100、Cu50、BA2、BA1、G
  线性电阻：0-400Ω
●输出信号（安全区）
  直流电流：0-10mA、4-20mA、0-20mA
  直流电压：0-5V，1-5V，0-10V
●输出负载能力
  直流：0-10mA≥1KΩ；4-20mA≥500Ω
●电源：直流24V±10%
●功耗：1.2W（单路20mA输出时）、1.8W（双路20mA输出时）。
●适用范围：热电阻Pt100、Cu100、Cu50、BA2、BA1、G传感器。
  冷端补偿精度：1℃（预热30分钟）。
●热电阻隔离安全栅结构及外形尺寸
  产品结构:35mm导轨卡装，ABS外壳材料，插拔式端子
  外形尺寸:22.5×114.5×99（mm）
  整机重量：120g

安全防爆认证参数●国家防爆电气产品质量监督检验中心(CQST)
  防爆标志：[EXia]（ⅡC）
  认证参数：端子（9.10.11间）
  Uo=8.7V Io=27mA Lo=20mH Co=3.0μF
