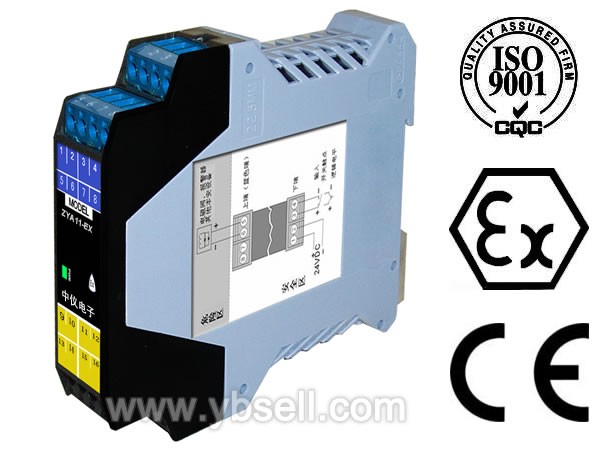

产品描述  ZYA1000是一款中仪电子研发生产的无源检测端及操作端通用防爆安全栅，本产品无需辅助电源，用户按需要可将双通道中任何一个回路选用为检测端方式或操作端方式，并且无需本安接地，使用极为方便。检测端方式接二线制变送器，操作端方式接阀门定位器、电气转换器。

主要技术规格  模拟量输入（无源电流信号1：1隔离传输）
●型号命名方式：
  ZYA1000-□－－＞1：单通道2：双通道
●电源电压:24V供电
  防爆安全栅内部功耗：200mW (包括内部负载电阻）
●检测端方式（危险侧）
  输入电流:4～20mA
  变送器配电电压:
   最高电压≤25V(30V回路供电,4mA输出)
   最低电压≥14V(24V回路供电,20mA输出）
  配电电源内部负载阻抗:302Ω
  输出信号:4-20mA（安全侧）
●操作端方式（危险侧）
  输出电流:4-20mA
  电压跌落：9V（电流20mA时包括302Ω内部负载电阻）
  输入电流:4-20mA（安全侧）
●性能指标
  传输精度：0.1% F.S（操作端方式）、0.2% F.S（检测端方式）
  温度漂移：（±0.01%/℃)
  绝缘强度：本安端/非本安端2500VAC/1分钟
  工作温度:-20～+60℃
●结构及外形尺寸
  通用安全栅的产品结构:35mm导轨卡装，ABS外壳材料，
●插拔式端子
  外形尺寸:22.5×114.5×99（mm）
  整机重量：120g

安全防爆认证参数●国家防爆电气产品质量监督检验中心(CQST)
  防爆标志：[EXia]（ⅡC）
  认证参数：端子（5.6和7.8）
  Uo:28V     Io：93mA     Po:675mW    Um:250V
  IIC:Co=0.05uF,Lo=0.45mH
  IIB:Co=1.65uF,Lo=1.3mH
  IIA:Co=3.3uF,Lo=2.8mH
