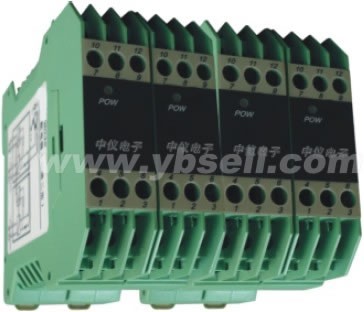

ZYG80/90系列隔离变送器选型表

选型举例：ZYG80-08(0～200)/08(0～200)-2/2-A 说明：用户选用了ZYG80系列两进两出信号隔离变送器，输入为两路PT100(0～200℃)，输出为两路两线制DC4～20mA，AC85～265V供电。

产品万能输入类型及量程表代码 传感器类型与测量范围 代码 传感器类型与测量范围 代码 传感器类型与测量范围
00 S型热电偶0～1600℃ 08 Pt100热电阻-199～600℃ 16 DC 毫伏信号0～100mV
01 R型热电偶0～1600℃ 09 Cu50热电阻-50～150℃ 17 电阻信号0～400Ω
02 B型热电偶200～1800℃ 10 DC 0～5V 标准信号 18
03 K型热电偶0～1300℃ 11 DC 1～5V 标准信号 19 DC 0～5V 信号开方
04 N型热电偶0～1300℃ 12 DC 0～10V 标准信号 20 DC 1～5V 信号开方
05 E型热电偶-200～+850℃ 13 DC 0～10mA 标准信号 21 DC 0～10mA 信号开方
06 J型热电偶0～650℃ 14 DC 0～20mA 标准信号 22 DC 4～10mA 信号开方
07 T型热电偶-200～400℃ 15 DC 4～20mA 标准信号 23 万能输入(不含12 *)

  电阻输入激励：约250uA，电流输入电阻：内置输入电阻器250Ω，电压输入电阻器：≥400KΩ。

信号隔离变送器输出参数输出电流时 输出电压时 现场供电时
输出范围： 4～20mA 输出范围： 1～5V 配电电压： DC22～26V
负载电阻： ≤250Ω 负载电阻： ≥250KΩ 配电电流： 短路保护，单路30mA,双路60mA
输出范围： 0～10mA 输出范围： 0～10V
负载电阻： ≤500Ω 负载电阻： ≥500KΩ

信号隔离器功能与特点
  用户可通过PC8800设定信号范围和信号类型
  本产品可高密度安装
  可带RS485接口（标准MODBUS-RTU协议)
  集成智能温度变送器、隔离器、配电器一体
  “输入-输出1-输出2-电源”四者隔离
  软件非线性修正，输入输出高线性度转换
  软件自稳零，消除温漂和时漂引起的误差

隔离变送器技术指标精度 ±0.2% /25℃时
冷补误差 ±2℃ K E
温度系数 ±0.015%/℃
响应时间 ≤0.5s(0→90%)
电源电压变动的影响 ≤0.1%/允许电压范围
绝缘电阻 输入-输出-电源之间：100MΩ以上/DC500V
隔离强度 输入-输出-电源-接地之间：DC1000V·1分钟；AC1000V·1分钟
负载电阻变化的影响 ±0.1%/250Ω
上电稳定时间 ≤3s
供电电源范围 1~4W 85~265V.AC 或 22~28V.DC
使用温度范围 0~50℃
使用湿度范围 0~90%RH(无冷凝)
安装方式 DIN35mm 导轨安装
外形尺寸 23*85*103mm(宽*高*深)
信号隔离变送器重量 约200g

产品规格
  端子螺丝材质：铁表面镀镍(螺丝容许扭矩小于0.8N·m)
  机壳材质：耐燃性树脂
  隔离：通道绝缘(输入-输出-电源间)
  变送器的结构：小型卡装结构
  连接方式：5mm接线端子
