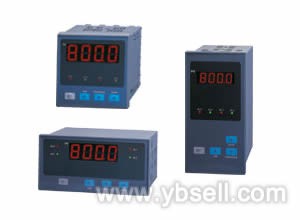

数字显示仪概述
  数字显示仪采用多项国际先进技术，具备AC100～240V宽范围输入的开关电源，输入采用数字校正及自校准技术，测量精确稳定，消除温漂和时漂引起的测量误差。仪表全面采用表面贴装工艺，并采用多重保护和隔离设计，抗干扰能力强、可靠性高。

  XMT系列数字显示仪具有多类型输入功能，一台仪表可以配接不同的输入信号（热电偶/ 热电阻/ 线性电压/ 线性电流/线性电阻）, 大大减少了备表的数量。其适用范围非常广泛，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、报警控制、数据采集和记录。

  中仪电子专业生产的XMT系列显示仪表硬件上采用模块化设计，增强了仪表的使用灵活性，便于用户扩展仪表的输出功能，仪表可选配 1～4 个继电器报警输出，还可选配变送输出，或标准通讯接口(RS485 或 RS232C)。

  XMT数字显示仪还具有零点和满度修正、数字滤波、传感器故障处理、开方运算、打印接口、报警延时、延时报警、按键保持、最大、最小值保持、两个变送等扩展功能。

技术规格
  输入规格：热电偶：K、S、Wr、E、J、T、B、N 等。
    热电阻：Pt100、Cu50 等。
    电 阻：0～80 、0～400 等。
    电 压：0～20mV … 0～1V→输入阻抗≥5M ，0～5V→输入阻抗≥100K。
    电 流：4～20mA、0～20mA 等→输入电阻≤250 ，0～10mA→输入电阻≤500。
    测量范围：-1999～+9999。
    测量精度：0.2 级（±0.2%FS）。
注：仪表对B分度号热电偶在0～600℃范围内可进行测量，但测量精度无法达到 0.2 级，在 600～1800℃范围内可保证 0.2 级测量精度。因钨铼热电偶本身精度及一致性较低，仪表对 WRe3-WRe25 的测量精度只为 0.5 级。
  报警输出：继电器触点开关输出（常开＋常闭），触点容量 220VAC/2A 或24VDC/2A。
  报警精度：±1℃或±1 定义单位。
  变送范围：0～22mA、0～10VDC。
  变送精度：0.3 级(±0.3%FS)。
  通讯接口：RS485 串行通讯接口、RS232C 串行通讯接口。
  配电输出：24VDC 电压，最大输出电流为 25mA，可供无源变送器使用。
  温度补偿：-199.9～200.0℃数字式温度自动补偿。
  使用环境：环境温度 0～50℃，相对湿度 ≤85%，避免强腐蚀气体。
  电源：开关电源 90～260VAC（50HZ/60HZ），24VDC±2V，功耗≤5W。
  显示仪重量：≤1000g。

数字显示仪外形尺寸图详见http://www.ybsell.com/Shop/Shop_61.shtm
