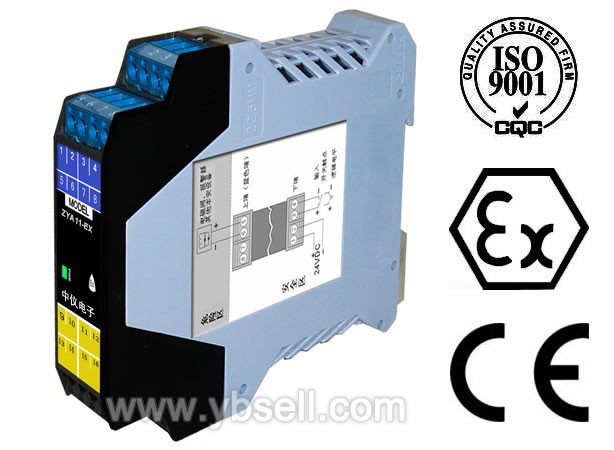

防爆隔离安全栅的概述 ZYA1101系列防爆隔离安全栅是一款二线制/三线制变送器,电流源输入安全栅,给危险区的变送器提供隔离电源,变送器产生的DC4-20mA信号(或电流源信号)从危险侧隔离传送到安全侧,同时分成两路相互隔离1:1信号。中仪电子生产的一入两出防爆隔离安全栅电源、输入、输出1和输出2全隔离。
产品主要技术规格●工作电源:20-35VDC
消耗电流(24V供电,20mA输出时)≤50mA
●输入回路(危险侧)
输入信号:4-20mA(或0-20mA)
变送器配电电压:18V-25V
输入阻抗:50Ω
●输出回路(安全侧)
电流输出:4-20mA(或0-20mA)
负载电阻: 0-750Ω
电压输出:1-5V,0-5V,0-10V等
负载电阻:内置250Ω
●性能指标
传输精度:(25℃时0.1% F.S)
温度漂移:(±0.01%/℃)
绝缘强度:本安端/非本安端间2500VAC/1分钟、非本安端间1000VAC/1分钟
工作温度:-20~+60℃
●防爆隔离安全栅结构及外形尺寸
产品结构:35mm导轨卡装式,ABS外壳材料、插拔式端子
外形尺寸:22.5×114.5×99(mm)
整机重量:150g
安全防爆认证参数●国家防爆电气产品质量监督检验中心(CQST)
防爆标志:[EXia](ⅡC)
认证参数:端子(9.10.11间)
Um = 250V Uo = 28V Io = 93mA Po = 0.65W Lo = 2.4 mH Co = 0.03μF
