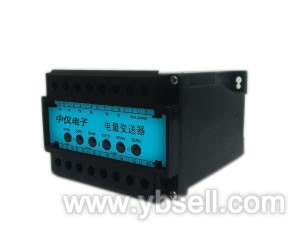

有功无功组合功率变送器选型表

产品特点  1、精度等级高、线性度高
  2、组合功率变送器采用进口元器件，集成度高，免于定期校验
  3、采用35mm标准导轨安装或底座螺钉安装固定，通用性强
  4、输入/输出/电源/外壳之间相互隔离，可靠性高

产品概述  有功功率/无功功率组合功率变送器，只需一组输入连接线，便可实时测量有功功率、无功功率和A相电流，是实现有功功率、无功功率和电流测量最经济的配套仪器。中电子生产的该产品的两个输出为不共地的互相隔离的独立输出。

技术指标输入负载 电压互感器PT：≤0.1VA
电流互感器CT：≤0.2VA
超负荷能力 电压：可承受2倍额定值（连续）信号
电流：10倍额定值（连续）10s
精度 ±0.2%RO
响应时间 ＜400ms
输出电压 DC0～5V，DC0～10V(负载电阻＝输入电压/DC10mA)
输出电流 DC0～20mA，DC4～20mA(负载电阻＝DC10V/输出电流)
输出波纹 ≤0.5% RO
工作环境温湿度 0～50℃ / 小于95%相对湿度（无冷凝状态）
贮存环境温湿度 -20～70℃ / 小于70%相对湿度（无冷凝状态）
耐压强度 AC2KVrms/min
绝缘阻抗 DC500V时大于100MΩ
电磁兼容性 符合GB/T18268工业设备应用要求（等同IEC61326－1）
电源消耗 约4VA
