绍兴中仪电子有限公司

智能数字巡检仪选型表XMX选型代码 32路智能数字巡检仪
通道数 -08、-16、-32 输入通道数
外形尺寸 -1 160*80*100mm
第一报警输出 -N 无输出
-H 继电器上限报警输出
-L 继电器下限报警输出
第二报警输出 -N 无输出
-H 继电器上限报警输出
-L 继电器下限报警输出
通讯输出 -N 无输出
-S RS485通讯输出
-R RS232通讯输出
-P 打印接口
供电电源 -N AC220V供电
-D DC24V供电
输入类型 -□ 详见输入信号类型

输入信号类型表


Sn 输入类型  测量范围  Sn 输入类型  测量范围
00 K -50～1300℃  26 0～80 -1999～9999
01 S -50～1700℃  27 0～400 -1999～9999
02 备用    28 0～20mV -1999～9999
03 T -200～350℃  29 0～100mV -1999～9999
04 E 0～1000℃  30 0～60mV -1999～9999
05 J 0～1000℃  31 0～1V -1999～9999
06 B 0～1800℃  32 0.2～1V -1999～9999
07 N 0～1300℃  33 1～5V（4～20mA）  -1999～9999
08～19 备用   34 0～5V（0～20mA） -1999～9999
20 Cu50 -50～150℃ 35 -20～20mV -1999～9999
21 Pt100 -200～600℃ 36 -100～100mV -1999～9999
22～25 备用   37 -5～5V -1999～9999

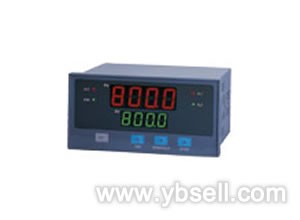

数字巡检仪简要概述  XMX系列智能数字巡检仪可与各类传感器、变送器配合使用，实现温度、湿度、压力、液位、流量等8路、16路或32路物理量的测量、显示和公共报警控制；通过串行通信口，可将数据上传到计算机中；双4位高亮度LED数字显示窗，切换显示各路输入信号。中仪电子的产品结构紧凑。

  智能数字巡检仪允许各路选择不同的输入传感器，并且每路有独立的零点、增益修正功能，并有独立的报警限值设定功能。

巡检仪技术参数  输入规格
    热电偶：WRe3-25、WRe5-26、K、S、R、E、J、T、B、N等
    热电阻：Pt100、Cu50、Cu53等
    线性电压：0~1V、0~100mV、0~20mV等（输入阻抗≥500kΩ）
    线性电流：4~20mA、0~20mA等（输入电阻≤250Ω）
    线性电阻：0~80Ω、0~400Ω
  注1：智能数字巡检仪对B分度号热电偶在0~600℃范围内可进行测量，但测量的精度无法保证达到0.5级，在600~1800℃范围内可保证测量精度。
  注2：电阻输入时，必须为三线制接线方式，要求三根导线上的引线电阻一致，且小于18Ω。

  显示范围：-1999～+9999
  测量精度：0.5级(±0.5%FS)
  报警输出：两路继电器触点开关输出（常开＋常闭），触点容量220VAC/2A或24VDC/2A
  报警方式：上下限、上上限、下下限可任意选择
  通讯接口：RS485、RS232串行通讯接口，外接微型打印机
  使用环境：环境温度，0～50℃；相对湿
