双回路智能数字显示仪选型表XMD系列产品 双回路智能数字显示仪说明
外形尺寸 -1、-1L、-2、-2S、-3、-4、-5 查看下面的外形尺寸图
第一输出 -N 无输出
-RL 继电器报警（默认为第一路上限）
第二输出 -N 无输出
-RL 继电器报警（默认为第一路下限）
第三输出
-3、- 4、-5 型选择 R 或P 功能时，无第四输出 -N 无输出
-RL 继电器报警（默认为第二路上限）
-X 第二路变送电流输出
-DX 第二路隔离变送电流输出
-S RS485 通讯输出
-DS 隔离 RS485 通讯输出
-R RS232 通讯输出
-P 打印接口
-V24 配电 24VDC 输出
第四输出 -N 无输出
-RL 继电器报警（默认为第二路下限）
-X 第一路变送电流输出
-DX 第一路隔离变送电流输出
配电电源 -N 无输出
-V24 配电 24VDC 输出
供电电源 -N 220VAC 供电
-D 24VDC 供电
第一路输入类型 -□ 输入信号类型
第二路输入类型 -□ 输入信号类型

输入信号类型表


Sn 输入类型  测量范围  Sn 输入类型  测量范围
00 K -50～1300℃  26 0～80 -1999～9999
01 S -50～1700℃  27 0～400 -1999～9999
02 备用    28 0～20mV -1999～9999
03 T -200～350℃  29 0～100mV -1999～9999
04 E 0～1000℃  30 0～60mV -1999～9999
05 J 0～1000℃  31 0～1V -1999～9999
06 B 0～1800℃  32 0.2～1V -1999～9999
07 N 0～1300℃  33 1～5V（4～20mA）  -1999～9999
08～19 备用   34 0～5V（0～20mA） -1999～9999
20 Cu50 -50～150℃ 35 -20～20mV -1999～9999
21 Pt100 -200～600℃ 36 -100～100mV -1999～9999
22～25 备用   37 -5～5V -1999～9999

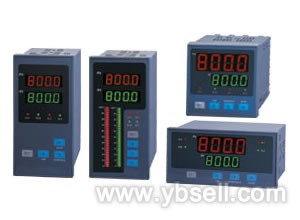

智能数字显示仪概述  XMD系列智能数字显示仪由中仪电子研发生产，它具有多种类型输入功能，一台仪表可以同时输入两路不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻），大大减少了备表的数量。适用范围非常广泛，可与各种类型传感器、变送器配合使用，实现对温度、压力液位、容量、力等物理量的测量显示、报警控制、数据采集和记录。

  双回路智能数字显示仪采用多项国际先进技术，具备AC100～240V宽范围输入的开关电源，输入采用数字校正及自校准技术，测量精确稳定，消除了温漂时漂引起的测量误差。显示仪表采用了多重保护和隔离设计，抗干扰性能强、可靠性高。

  智能数字显示仪硬件上采用了模块化设计，增强了仪表使用的灵活性，便于用户扩展仪表的功能。

  XMD系列智能仪表可扩展为双上下限继电器报警输出或两个继电器输出与两路变送电流输出。仪表可选配通讯组件（RS-232C/RS-485），可与上位计算机通信，或接微型打印机，定时/随机打印测量数据。它在通讯时可等同2 台独立的
