绍兴中仪电子有限公司

真彩色无纸记录仪选型表ZYW130-RG 型号参数说明
外形尺寸 1 150×150×220mm，1～8通道，基体含仪表本体、1个输入、64M内存
2 150×150×325mm，9～16通道，基体含仪表本体、1个输入、64M内存
模拟输入通道数量 01 1个通用模拟量输入通道
02 2个通用模拟量输入通道
… … …
16 16个通用模拟量输入通道
模拟输出通道数量 0 无模拟量输出
1 1路模拟量输出，0～10/4～20mA可设
… … …
8 8路模拟量输出，0～10/4～20mA可设
报警输出数量 00 无继电器输出
01 1个继电器输出
… … …
12 12个继电器输出
存贮容量 064 64M存储容量
128 128M存储容量
248 248M存储容量
PID调节功能 0 无此功能
1 含PID调节功能(不含通道）
流量补偿、累积功能 0 无此功能
1 含多种累积补偿功能
通讯功能 0 无通讯接口
1 RS232通讯接口
2 RS485通讯接口
USB转存功能 0 无此功能
1 USB数据转存功能
真彩无纸记录仪辅助电源 A 85～265V，45～55Hz
附件 微型打印机（含电源）
记录仪上位管理软件
RS485/RS232转换模块
注：输入输出通道数之和最多为16，130-RG1最多配6个报警继电器/130-RG2最多配12个报警继电器

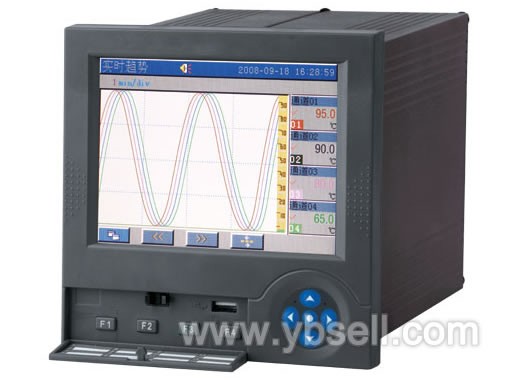

记录仪介绍
  型号为ZYW130的真彩色无纸记录仪是中仪电子以32位嵌入式CPU为核心，并辅以大规模集成电路、大容量FLASH存储、信号智能调理、SmartBus总线以及高分辨率图形液晶显示器的新型智能化无纸记录类仪表。公司产品采用320×234真彩TFT液晶显示屏；支持16路模拟量万能输入、8路模拟输出、12路报警输出、16路全隔离24VDC配电输出，设定数据与记录数据具掉电保护功能。

  它具有功耗低、精度高、体积小、通道数多、通用性强、可靠性高、运行稳定等特点。仪表采用USB Host技术，支持USB 移动存储器的数据读写；采用RS-232C/RS-485通讯接口，支持标准MODBUS-RTU协议，可方便实现远程监控。

  中仪电子生产的彩色无纸记录仪适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

彩色无纸记录仪主要功能模拟量输入：8路 八回路PID控制 报警类型、时间自动记录 小信号切除功能
24V配电输出：16路 报警输出：12个 流量模型运算功能 组态拷贝功能
模拟量输出：8路 数据转存接口：USB2.0 流量温压自动补偿 超长历史记录
数据记录总容量：248Mb 中文位号输入 累积年、月、日、报表 用户权限管理
每通道容量：自由分配 RS-232C/RS-485接口 上位机分析管理软件边 彩色记录仪线性修正功能
掉电/上电时间自动记录http://www.ybsell.com/Shop/Shop_59.shtm
