混凝土钢筋检测仪

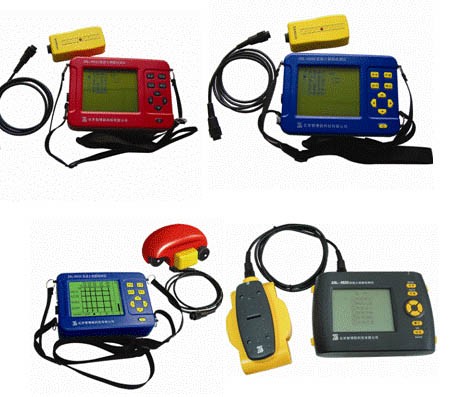

ZBL-R系列混凝土钢筋检测仪

又叫做,钢筋保护层检测仪,钢筋检测仪,混凝土检测仪,混凝土保护层测定仪,钢筋定位仪,钢筋扫描仪
1.应用领域

桥梁、隧道、墙体等混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测；也可对非铁磁性介质中铁磁体（如电线、管线）走向及分布进行探测。
          混凝土结构施工质量验收检测；
          对在建结构的安全性和耐久性进行评估；
          对旧有结构进行评估、改造时对配筋量的检测；
          对楼板或墙体内的电缆、水暖管道等分布及走向进行探测。
2.依据标准

          中华人民共和国国家标准《混凝土结构工程施工质量验收规范》----------  GB 50204—2002
3.性能特点

          首创单探头直接检测钢筋直径及保护层厚度的高效测试技术，检测数据更准确、快捷；
          检测数据自动存储，现场即时提供统计分析结果，便于及时指导施工作业；
          强大的专业分析软件，提供完整的后期数据处理及报告生成服务，真正免除了您的后顾之忧。
4. 混凝土钢筋检测仪技术参数

规格型号 ZBL-R610 ZBL-R620 ZBL-R630 ZB-R650
保护层厚度适用范围（mm） φ6～φ50

最大量程（mm）
第一量程 10～130 6～90 6～90 1～100
第二量程 —— 10～180 10～180 2～180

保护层厚度
最大允许误差 ±1（mm） 10～69 6～79 7～79 1～70
±2（mm） 70～99 80～119 80～119 71～110
±4（mm） 100～130 120～180 120～180 111～180

直径测量适用范围（mm） φ6～φ32
直径测量最大误差（规格） ±1

普通模式 ü

密集钢筋模式 —— ü ü ü
剖面模式 --—— —— ü ü
 网格模式 —— —— ü ü

信号波形显示 —— —— —— 实时显示

扫面范围 无边界
数据修正功能（间距/厚度） —— —— 手动 自动

数据传输接口 USB
LCD显示屏 160×128 160×128 160×128 320×240
 供电方式 DC:9V 5号电池 DC:9V 5号电池 内置可充电电池 内置可充电电池

主机尺寸  （mm） 190×135×52 190×135×52 190×135×52 190×135×52

传感器尺寸  （mm） 73×93×35 73×93×35 73×93×35 ——
 路径装置尺寸      （mm） —— —— 160×102×79 ——
 多参数传感器      （mm） —— —— —— 160×108×75
仪器重量          （g） 560＋135 560＋135 5
