管道泄漏检测定位系统介绍
随着我国经济迅速发展，城市管网、长输管道的数量剧增，管道泄漏导致的事故和物料能源损失时有发生，急需能有效检测这些管道泄漏的先进检测设备。北京声华公司研制的PLDL系列产品就是这种专用的管道泄漏检测装置，该项目是国家“十一五”科技攻关项目内容（中国特种设备检测研究院和我公司共同承担完成）。PLDL系列产品采用专用泄漏传感器，自主知识产权的泄漏信号采集器，同时采用USB2.0、无线数传电台、无线手机网加互联网通讯三种通讯方式，以及GPS授时定位等多项技术，实现对各种不同管材、不同介质的管道泄漏检测定位。管道泄漏检测定位系统是专业用于管道及阀门泄漏检测的设备，具备现场实时检测定位，远程无线检测定位，无线数据传输及数据分析、存储等多项功能。
应用领域：
1. 管道内介质为液体、气体、气液混合体的泄漏检测定位；
2. 适用于金属、塑料等不同管材和阀门的泄漏检测定位；
3. 现场实时检测和数据分析；
4. 夜间及野外恶劣环境下无人值守，远程遥控检测定位。
基本工作原理：

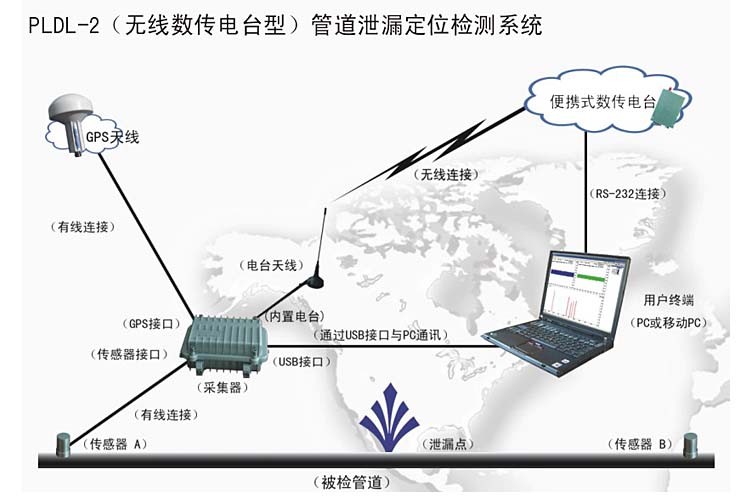

管道发生泄漏时管道内介质（气态，液态或液气态）喷出破口处摩擦管壁和形成紊流都会产生声波信号沿着管壁和介质传播。以一定距离（通常10--1000米，有效距离与声波信号强弱和管壁材料及介质声波衰减性能相关）安置在管壁外表面的两个传感器接收到泄漏声波信号，通过采集器传送到泄漏信号分析系统（USB2.0有线，无线数传电台，无线手机网加互联网三种可选通讯传送方式）。泄漏信号分析系统对泄漏声波信号进行小波/数字滤波/FFT/相关等信号分析得到并显示泄漏精确位置和泄漏源特征等结果。PLDL-2（无线数传电台型）适用现场安装、拆卸、巡查、检测定位管道泄漏，PLDL-2还适用预先安装长期定期巡查监测定位。
主要技术指标：
1．电台有效通信距离：1Km
2. 单组采集器检测范围:10～1000米；
3．可检测最小泄漏点直径:≤1mm；
4．采用12位高速A/D转换器，实现采样速度高达500ksps；
5. 采样信号增益可在1～6400倍之间分档可调，可对微小信号进行采集和分析；
6．高灵敏度，可精确分辨20μV的微小信号；
7. 采集器配置128M大容量FLASH存储器，可存储25批，每批10组，每组512K数据。
8．IP65防护等级，适用野外；
9．采用大容量锂电池，一次充电可连续待机2年；
主要特点：
1．GPS卫星授时保证高度定位准确性；
2．可变增益设置，可根据泄漏信号强弱， 精确捕获各种泄漏点；
3. 高灵敏度专用传感器，可采集远距离微弱泄漏信号并且检测范围广；
4．可任意配置多组采集器，同时检测不同区段内的管道；
5. 可预先设置检测时刻实现定时自动检测和定位，进而实现长期无人值守最佳时刻自动检测；
6．采用USB接口现场或离线进行采集设置，数据读取等操作；
7．批量存储功能减少操作人员工作量；
8．通过上位机电台与采集器内置电台之间的同步通讯可实现：实时数据采集和实时数据相关分析等操作，方便快捷。
9．两种采样同步方式。既可以通过GPS卫星授时同步，又可以采用电台同步；
10．灵活的数据读取、采集设置方式。既可以采用USB接口，现场立即进行检测设置，数据采集和传输等操作，又可以通过电台进行自动数据采集，传输，存储和控制
