一：产品原理：

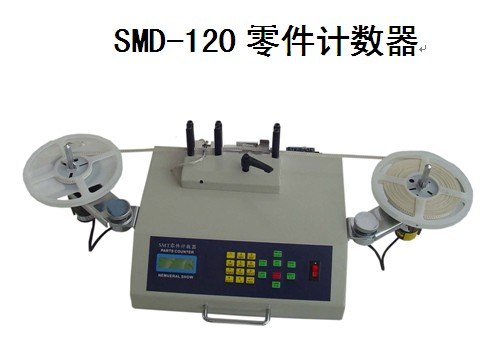

全自动SMD零件计数器，采用光电传感原理，利用零件载带引导孔与零件的对应关系，通过专用处理芯片及大规模集成电路处理，实现零误差，精确测定SMD零件数量，可实现方便快捷的计数，是SMT物料管理的高效辅助设备.（可订做具测漏功能的计数器，测漏功能SMD零件计数器配备高速光纤，根据空料和实料光线强度对比原理，准确检知空料。）

二：产品特色：

全自动方式计算零件数量，方便点料、发料作业操作简单，独具匠心的防料带脱落设计将对料带的伤害减少至最小，正反向皆可计数，可预设数量，精确计算数量，零误差。可加装扫描枪及条码打印机，方便管理作业。

三：产品规格：

电      源：AC220/110，50HZ，25W

计数范围：-99999~99999PCS

外型尺寸：L470*W300*H180mm

重      量：10KG

四：产品应用：

SMD料带式零件皆可使用

料带轮直径：任何尺寸皆可使用

料带间隔（PITCH）：2，4，8，10，12，16，24，32，44，56mm

料带宽度（WIDTH）：8，12，16，24，32，44，56mm

五：操作说明：

一、功能键说明：

              0-9数字键

              确认键（enter）

              ENG/select

              左行键

              右行键

              停止键/清零键

              打印键

              PITCH键

二、开机显示

PITCH: xx mm

SET    NO                      A  COUNT

00000                                00000

1.修改间距

    xx为当前设置的间距  按下‘PITCH’键 xx会闪烁，闪烁时松开‘PITCH’键再按下xx会变化并继续闪烁  依此02-04-08-12-16-20-24-28-32-36-40-44-48-52-56每按一次改变一次轮流切换。在闪烁时直接输入数字键无需多按‘PITCH’键 如  原来为02 想切换到48用‘PITCH’键需间断按12次，如直接按‘4’和‘8’则xx变为48 ，超过3秒钟停止闪烁，并自动保存到计数器中。 闪烁时直接按确认键(Enteer) 停止闪烁，并自动保存到计

数器中。

2．设置设定值

    按SET键清零设置值 SET 字符下变为00000  直接按数字键数字会左移设置值  如 按‘2’  00000变为  00002 再按‘8’ 00002变为 00028

3．清零计数值

      COUNT 下面数字为实时计数值移动料带该数字会变化 有 ‘+’ ‘—’显示，按 ‘停止/清零‘键 2秒钟再松开， COUNT下面的计数值变为00000．

4. 自动/手动模式

    通电进入后，主界面所显示的‘ A’是自动模式，在主界面下按‘SELECT’键2秒钟后，主界面的‘A’会变成‘M’，也就进入了手动模式，在主界面下按‘SELECT’可以在手动和自动之间互相切换

5.    正向计数

    按‘右行键’松开，在自动方式下（显示‘A’），如果SET下 有设置值料盘开始右行至设定值自动停止。如果没有料盘启动后会自动停止。在手动方式下（‘M’）启动后直到料盘走完。COUNT实时显示。小于0会实时显示负数。

6.．反向计数

    按‘左行键’松开，在自动方式下（显示‘A’），如果SET下 有设置值料盘开始左行至设定值自动停止。如果没有料盘启动后会自动停止。在手动方式下（‘M’）启动后直到料盘走完。COUNT实时显示。小于0会实时显示负数。

7．停止计数

    在电机运转中突然按下停止键会立即停止。

8．打印（PRINT）键

    在主界面按下此键就显示出打印界面，此界面的第一行显示的是‘公司名称’，第二行显示的是‘时间’，最后行显示的是打印的操作。

（1）进入打印界面后，在第三行会有一个闪烁的光标，在此光标处可以对所在的内容进行编辑修改
