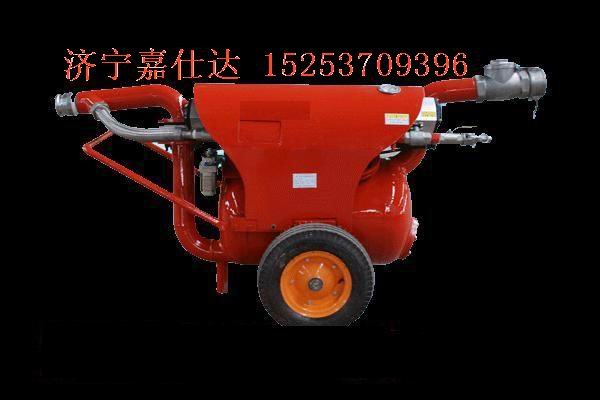

QYF15-55矿用气动清淤排污泵，QYF15-55气动清淤排污泵，QYF系列矿用气动清淤排污泵，气动清淤排污泵，矿用清淤泵，QYF矿用清淤泵，煤矿清淤泵，气动清淤泵，全气动清淤泵

一、概  述

智能化高效节能矿用气动清淤排污泵是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际领先水平。

该清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。

我们研制的清淤排污泵实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。

二、基本参数

清淤排污泵型号      流量m³/h  扬程m  耗气量m³/min  工作气压MPa    安装外形尺寸（长×宽×高）mm

QYF25-20        25          20            9.5～10.5  0.5～0.7      1830×885×965

QYF20-20        20          20            8.5～9.5    0.5～0.7      1830×834×915

QYF17-20        17          20            6.5～7.5    0.5～0.7      1830×782×890

QYF14-20        14          20            5.0～5.5    0.5～0.7      1830×782×890

QYF10-20        10          20            4.5～5.0    0.5～0.7      1830×782×890

三、产品结构与工作原理

该清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等。

1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。

2、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。

3、真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。
