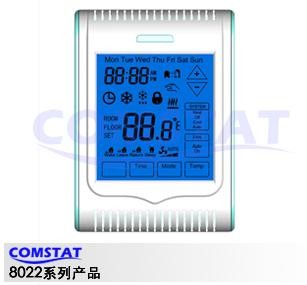

BEL-8022AH2V 风机盘管恒温器
一、规格(技术指标)：
1.温度测量范围0℃－50℃
2.温度控制范围：室温10℃－30℃
3.恒温幅度： 0.2～2度可设，
4.大显示屏
5.触摸屏操作
6.蓝色背光
7.温度精确度:20℃±1℃。
8.负载：最大 4A阻性，1A感性4组。
9.供电电源：230V/50Hz。
10.制冷/供暖工作模式选择。
11.接线端子：L、N、H、C、LF、MF、HF。
12.风机低、中、高三速
13.接线规格：Φ1～3.6mm。
14.安装孔距：60mm（标准安装盒）。
15.外壳PC+ABS 阻燃。
16.通过安全性和高可靠性测试。

二、基本功能
1．每周、每天或5-2程控设置，每天可设四时段不同控制温度，最小设置时间10分钟。
2．临时手动、假期锁定（1～24小时或1～99天）、程控、防冻控温模式。
3．可选定时开关机，程控功能。
4.  可设定制冷下限温和供暖上限温。
5．制冷、供暖阀门独立控制。
6．制冷、供暖、通风工作模式选择。
8．可设风口过滤网清洗提示。
9．可用于两管制、四管制风机盘管。
 10．星期、时钟、温度、制冷或供暖、风速显示。
 11．锁键。
 12．断电记忆。
 13. 时间格式12/24选择。
 14. 温度校准。

三．应用
      BEL-8022AH2V数字显示恒温器，适用家庭居室、商业写字楼、医院、学校中央空调恒温器用。
      可用于两管制或四管制风机盘管。
      直接安装于标准86mm接线盒（安装螺丝孔距60mm）。

四．特点
1.外观设计新颖时尚。
2.大显示屏显示。
3.触摸屏操作。
4.蓝色背光安装简单，操作方便。
5.大显示屏，蓝色背光。
6.恒温幅度可调整（SWING值：0.5～3度）
7.7日编程控温，可编每周、每天、5-2程控。
8.可设手动、自动、防冻控温模式运行。
9.星期、时钟、温度、工作状态显示。
10.制冷、供暖阀门独立控制。
11.风口过滤网清洗提示（使清洗过滤网更适时合理）。
12.断电记忆，保存编程和设定参数。
13.锁键功能预防小孩误操作。
14.独立背光按钮。
15..内置备用电池(选择型号),能使恒温器在断电一定时间内时钟继续行走,省去来电后要重新调整时间的麻烦。

五．安装
1. 安装准备
(1) 温控器应该安装在室内离地1.5米处，不要装在潮湿或水滴的地方，不要装在墙角或门窗边门后或阳光直射到的地方，或不加热区域如外墙。
(2)离开热风冷风管或散热器等电器，避开封闭的热力管线与烟道的地方。
(3) 温控器安装位置，墙上预装86x86接线盒，固定螺钉随温控器包装已备好。
(4) 根据选择的控制设备对象与所选温控器型号，画出对应接线图。
(5) 放置导线，并用线标清楚标识每一根导线，以便于下一步正确接线.
2. 安装接线
(1) 确认220VAC 总供电电源开关关闭(打到断开)。
(2) 按安装图示，用少许力把面盖与后盖分开。
(3) 把预先放在接线盒内导线，按接线图接到对应接线端子上，用螺丝刀拧紧螺丝。
(4) 仔细检查接线，确认接线正确无误，用配备螺钉把接好线的后盖固定在接线盒上。
(5)把面盖（温控器）对准后盖插上。
(6) 加电后，即可操作。接线端子说明：
L=火线。
N=零线。
C=制冷阀门控制端（常开）。
H=加热阀门控制端（常开）。
  HF=风机高速档控制端。
  MF=风机中速档控制端。
  LF=风机低速档控制端。
