南京沃尔斯流体设备有限责任公司

供应气动调节蝶阀TJDF价格_图片

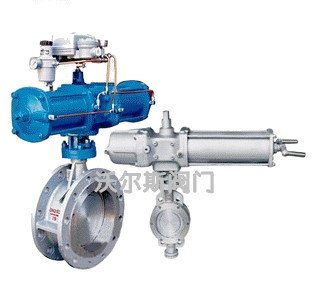

气动调节蝶阀产品详情
气动调节蝶阀是一种（阀板）绕垂直于通道的固定轴旋转的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和蝶形阀组成，属旋转高性能型调节或切断阀类，配用电-气阀门定位器或电磁阀、空气过滤减压器、限位开关（阀位回讯器），可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质1．气动蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90°，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mADC或4-20mADC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90°任意角度），具有较好的调节控制流量等参数。3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
气动调节蝶阀-6/10/16Q.C.P.R系列连接尺寸：
公称通径 结构长度
(标准值) 外形尺寸（参考值） 连接尺寸(标准值) 参考重量
（kg）
   0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 108 82.5 338 180 65 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 14
65 21/2 112 92.5 358 180 65 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 16
80 3 114 100 413 245 72 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 17
100 4 127 110 428 240 72 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 21
125 5 140 125 444 240 72 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 27
150 6 140 142.5 553 350 93 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 29
200 8 152 170 678 350 93 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 50
250 10 165 197.5 742 550 350 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 69
300 12 178 222.5 803 600 350 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 91
350 14 190 252.5 866 600 350 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 110
400 16 216 282.5 940 600 350 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 138
450 18 222 307.5 995 750 380 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 175
500 20 229 335 1058 750 380 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33 210
600 24 267 390 1163 750 380 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36 275
700 28 430 447.5 1283 750 380 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36 530
800 32 470 507.5 1398 750 380 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39 590
900 36 510 557.5 1498 1250 380 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39 1400
1000 40 550 615 1608 1500 580 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42 1650
1200 48 630 727.5 1876 1500 580 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48 2140

沃尔斯阀门始终坚持：“以质量求生存、顾客至上、用户第一”的宗旨。竭尽全力为您打造一个专业制造、专业服务”的企业理念，特此我公司做出如下承诺：
售前服务：
1.产品严格按照中国GB、HG标准和美国API等标准设计、制造.
2.产品在出厂有专业的员工进行检查，验收，装箱三道工序。
3.守信合同，保证及时供货，随时保持与客户联系.
售后服务：
1.产品质保期为自出厂起12个月，实行“三包”服务（包退、包换、包修）。
2.产品在使用中我厂定期派遣专业技术人员回访客户，并提供技术支持。
3.对用户投诉产品质量问题，快速做出反映，售后服务人员在第一时间赶赴现场。
订货流程：
1.客户采购清单请传真至025-58836577，或来电咨询025-58183158。
2.收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3.  具体商定：交货期、特殊要求等事宜。
订货须知：
1.客户对产品有特殊要求，须在订货合同中提供以下说明：
⑴.结构长度
⑵.连接形式
⑶.公称直径、全通径、缩径、管道尺寸
⑷.运用介质及温度、压力范围
⑸.实验、检验标准及其他要求
2.本场可根据客户特殊要求配置各类驱动装置。
3.如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
联系人：黄（先生）
电话：025-58183158传真:025-58836577
手机：13851791122 QQ:9232250
网址：woesi邮箱：njwoesi@163

质量是我们的根本，诚信是我们的未来，创新是我们的发展! 南京沃尔斯流体控制设备有限公司始终以质量为本，一切为满足用户的经营理念，不断应用新技术，新工艺、新材料，竭诚为用户提供优质的阀门产品和更加完善的售后服务。沃尔斯源于江苏，科学的管理，成熟的设计，精湛的工艺，精良的设备，精心的加工，精确的检测，以求更加完美。销售以来深受广大用户的良好评价。您的需要，我们的目标！

南京沃尔斯流体控制设备有限公司订货须知：
产品使用的场合比较重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我公司的专业工程师为您审核选型。
如有任何疑问.您可以致电本公司，我们将为您提供最优质的售前咨询服务。
销售电话：86-025-58183158 手机：13851791122  传真：86-025-84446656 或者也可以登录我公司网站njwoesi寻找您需要的阀门。
沃尔斯阀门欢迎您的来电！
