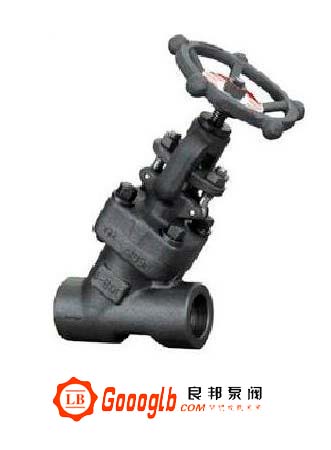

一、Y型锻钢截止阀概述：


Y型锻钢阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。


二、Y型锻钢截止阀结构特点：


1.Y型截止阀和止回阀阀门符合ANSI B16.34.检验与测试按API598,标记按MSS-SP-25。
2.全径和缩径
3.升降式和球式止回型
4.按需内置弹簧
5.可拆卸实习阀瓣
6.自定义压板压套式
7.整体式上密封座
8.明杆支架型(OS&Y)
9.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
10.承插端符合ASME B16.11
11.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
12.阀瓣可变换为节流型、针型、球型和止回型


三、Y型锻钢截止阀产品特点：



序号
 零件名称
 CStoASTM
 AStoASTM
 SStoASTM

A105
 F22
 F304(L)
 F316(L)

1
 阀体
 A105
 A182F22
 A182F304(L)
 A182F316(L)

2
 阀瓣
 A276420
 A276304
 A276304(L)
 A276316(L)

3
 阀杆
 A182F6
 A182F304
 A182F304(L)
 A182F316(L)

4
 垫片
 316夹柔性石墨
 316夹PTFE

5
 阀盖
 A105
 A276 304
 A182F304(L)
 A182F316(L)

6
 螺栓
 A193B7
 A193B16
 A193B8
 A193B8M

7
 填料
 柔性石墨
 PTFE

8
 填料压套
 A276410
 A182F304(L)
 A182F316(L)

9
 填料压板
 A216WCB
 A351CF8

10
 手轮
 A197

11
 铭牌
 SS

12
 螺母
 A1942H
 A1944
 A1948
 A1948M

13
 阀杆螺母
 A276410

14
 螺母
 A1942H
 A1944
 A1948
 A1948M

15
 活节螺栓
 A193B7
 A193B16
 A193B8
 A193B8M

16
 销钉
 柔性石墨
 PTFE

适用介质
 水、蒸汽、油品等
 水、蒸汽、油品等
 硝酸、醋酸等

适用温度
 —29℃～425℃
 —29℃～550℃
 —29℃～200℃


备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢
