一、ARVX微量排气阀主要概述



        ARVX微量排气阀在一般情况下，水中约含2VOL%的溶解空气，主输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋AIR POCKET,使输水变得困难，系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑，厂区内配管，小型泵站用以保护或改善系 统的输水效率及节约能源。
        单杆式（SIMPLE LEVER TYPE）微量排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座、等均为304S.S不锈钢，内部使标准排气孔径1/16",适合用于PN16工作压力环璋。


二、ARVX微量排气阀主要零件材料

名  称
 材  质

阀 盖
 球墨铸铁

阀 座
 304不锈钢

杆 架
 304不锈钢

塞 头
 合成橡胶BUNA,VITON

杠 杆
 304不锈钢

浮 球
 304不锈钢

阀 体
 球墨铸铁

螺 栓
 镀锌钢制

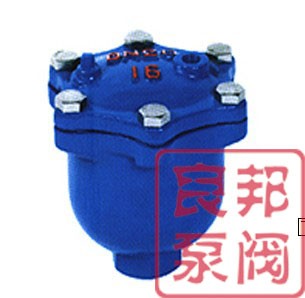

三、ARVX微量排气阀外表及主要尺寸

公称通径DNmm
 入口尺寸
 出口尺寸
 排气孔尺寸mm
 外形尺寸A长хB宽х高mm

15
 1/2"15m/m
 1/4"
 1.6
 102 х86х127

20
 3/4"20m/m
 1/4"
 1.6
 102 х86х127

25
 1"25m/m
 1/4"
 1.6
 102 х86х127





永嘉良邦泵阀有限公司之阀门故障原因及排除方法

故障
 分析生产原因
 故障消除方法

密封填料处的外漏
 1.填料老化；
2.操作时用力过大过猛；
3.填料压盖螺栓松动；
 1.应及时更换老化、损坏的密封填料，逐圈安放，接头呈30°～45°；
2.应正常力均匀操作，不许加套管或用其他办法加长力臂；
3.均匀拧紧压住填料压盖用螺栓；

密封面泄漏
 1.阀门安装方向与介质流向不符合；
2. 阀门关闭不到位；
3.久闭的阀门在密封面上积垢；
4.密封面轻微搓伤；
5.密封面损坏严重；
 1.注意阀门安装检查；
2.重新调整执行机构上的高速螺钉，关严到位；
3.将阀门打开一条缝，让高速液体冲掉积垢；
4.高速垫片进行补偿；
5.重新研磨，高速垫片补偿；

法兰连接外泄漏


1.螺柱拧紧力不匀；
2.垫片老化损坏；
3.垫片选用材质与工况介质要求不符；
 1.重新均匀拧紧螺栓；
2.更换垫片；
3.按工况要求正确选用垫片材料和形式，必要时请与厂家联系，请求帮助选材、选型，订货时要详细说明要求。

手柄、手轮损坏
 1.使用不正确；
2.坚固件松脱；
3.手柄、手轮与阀杆连接损坏；
 1.禁止使用管钳、加长杠杆、撞击工具等；
2.随时修理配套；
3.随时修复；

蜗轮、蜗杆传动卡咬
 1.嵌入脏物，影响润滑；
2.操作不正确；
 1.清除脏物，保持清洁，定期加油；
2.若操作时发现卡咬，扭力很大时，不能继续操作，就立即停止，彻底检查；

电动阀门安装故障
 1.润滑不良，阀门内有异物卡住，造成转矩边大损坏；
2.电机故障；
 1.就加油，使油管良好，填料压紧应适应，应及时排除阀内异物，保持清洁；
2.电机工作时间不超过15分钟，电源应正常，避免电机受潮。
