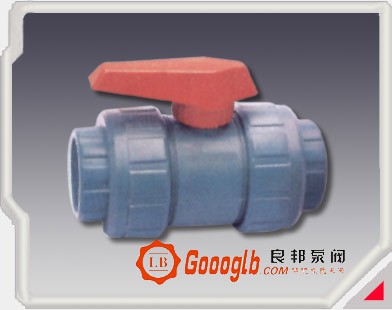

Q61F-6S/F承插球阀



增强型聚丙烯(FRPP)按照化工部标准HG20539-92生产，是以优质玻璃纤维增强聚丙烯为原材料挤出成型。我公司工艺技术克服聚丙烯机械强度低的缺陷，保持聚丙烯优良耐腐蚀性能，提高工作温度（-40℃~100℃），形成机械强度高，耐磨性能好，成本低，使用寿命长，安装方便等特点。成为石油化工，氯碱，化纤，染料，轻工，污水处理等行业防腐最佳选择



 Q61F-6S/F承插球阀零件材质表

件号
 名称
 材质
 件号
 名称
 材质

1
 阀体
 RPP.PVDF.ABS.CPVC
 8
 阀杆
 RPP.PVDF.ABS.CPVC

2
 球
 RPP.PVDF.ABS.CPVC
 9
 O型密封圈
 EPDM.FPM

3
 压紧
 RPP.PVDF.ABS.CPVC
 10
 O型密封圈
 EPDM.FPM

4
 螺纹接头
 RPP.PVDF.ABS.CPVC
 11
 O型密封圈
 EPDM.FPM

5
 拼紧罗桥
 RPP.PVDF.ABS.CPVC
 12
 密封圈
 PTFE

6
 密封圈
 PTFE
 13
 金属


7
 手柄
 ABS
 14
 螺丝






 Q61F-6S/F承插球阀承插式球阀规格尺寸表

公称直径DN(mm)
 D
 L
 L1
 工作压力 Mpa

15(1/2 ")
 20
 100
 15
 0.6

20(3/4 ")
 25
 120
 17
 0.6

25(1 ")
 32
 135
 20
 0.6

32(1 1/2 ")
 40
 150
 23
 0.6

40(1 1/2 ")
 50
 170
 25
 0.6

50(2 ")
 63
 200
 28
 0.6

65(2 1/2 ")
 75
 215
 32
 0.5

80(3 ")
 90
 265
 35
 0.4

100(4 ")
 110
 360
 45
 0.4








永嘉良邦泵阀有限公司订货须知：

产品使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良邦泵阀公司的专业工程师为您审核选型。
如有任何疑问.您可以致电给我们,我们将为您提供最优质的售前咨询服务。
销售电话：0577-67988810 61988180   传真：0577-67981477




永嘉良邦泵阀有限公司之阀门故障原因及排除方法

故障
 分析生产原因
 故障消除方法

密封填料处的外漏
 1.填料老化；
2.操作时用力过大过猛；
3.填料压盖螺栓松动；
