马鞍山市力福机械设备科技有限公司

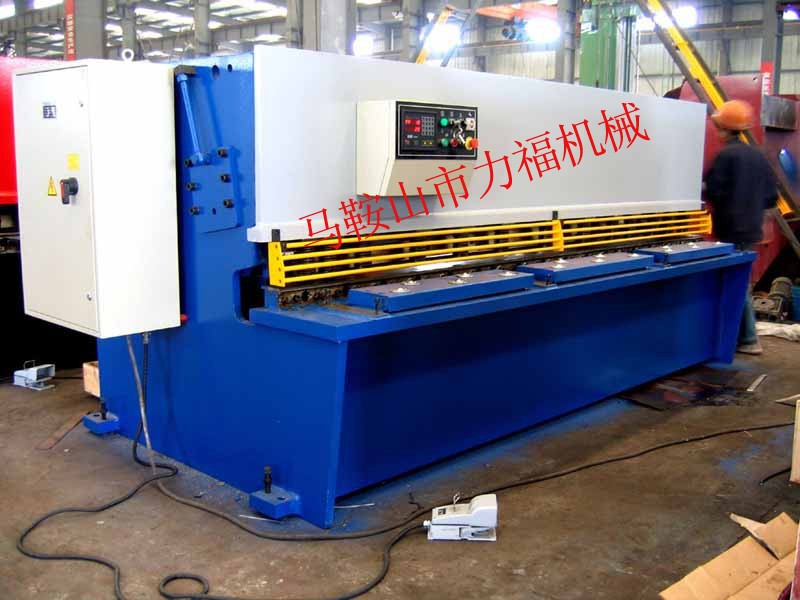

QC12Y系液压数显摆式剪板机采用钢板焊接结构，机身采用整体钢板焊接结构，具有良好的强度、刚度及抗振性。
采用德国技术进行内应力消除。整体框架采用打砂方式除锈,并喷有防锈漆。
一、性能特点
1. 矩形下刀片，可使用四个刃口剪切，延长了刀片的使用寿命。
2. 工作台面上设有辅助刀座,便于刀片作微量调节。
3. 工作台面上装有送料滚球，操作轻便。
4. 刀片间隙调整采用无极调整机构，适应不同板厚及材质的剪切需要。
5.调整剪切行程、既可提高加工效率，又可实现分段剪切功能。
6.剪切次数自动计数，减少了繁琐的清点工作。
二、液压系统
1.先进的集成式液压系统，减少了管路安装，保证了机床运行中高度的可靠性和安全性。
2.压料机构：出安装在机架前面支承板上的若干个压料油缸进油后，压料头在克服拉力弹簧的拉力后下压，压紧板料。在剪切完成后，借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大。
后挡料的调节由伺服电动机驱动,经齿轮减速后由滚珠丝杆传动。
三、主要零件配套厂家
1.液压系统                     上海华顺
2.密封元件                     台湾鼎基
3.电器元件                     施耐德（欧姆龙）
4.伺服电机                     日本安川
5.滚珠丝杆                     台湾
基本参数
型 号 可剪规格
(T×W)(mm) 剪切角度 行程次数
(min-1) 后挡料调节
范围(mm) 主电机
功率(kW) 重量
(kg)  外形尺寸
L×W×H(mm)
QC12Y-4×2000液压数显摆式剪板机 4×2000 1°30' ≥21 20-600 5.5 4,650 2540×1610×1650
QC12Y-4×2500液压数显摆式剪板机 4×2500 1°30' ≥18 20-600 5.5 5,500 3140×1610×1650
QC12Y-4×3200液压数显摆式剪板机 4×3200 1°30' ≥14 20-600 5.5 6,600 3840×1610×1650
QC12Y-4×4000液压数显摆式剪板机 4×4000 1°30' ≥10 20-600 7.5 7,550 4680×1705×1700
QC12Y-6×2500液压数显摆式剪板机 6×2500 1°30' ≥18 20-600 7.5 5,500 3140×1610×1650
QC12Y-6×3200液压数显摆式剪板机 6×3200 1°30' ≥14 20-600 7.5 6,600 3840×1610×1650
QC12Y-6×4000液压数显摆式剪板机 6×4000 1°30' ≥10 20-600 11 8,500 4640×1705×1700
QC12Y-6×5000液压数显摆式剪板机 6×5000 1°30' ≥10 20-750 11 19,700 5786×2200×2160
QC12Y-6×6000液压数显摆式剪板机 6×6000 1°30' ≥7 20-800 15 25,000 6900×2570×2280
QC12Y-8×2500液压数显摆式剪板机 8×2500 1°30' ≥14 20-600 11 5,500 3140×1610×1650
QC12Y-8×3200液压数显摆式剪板机 4×2000 1°30' ≥12 20-600 11 6,600 3840×1610×1650
QC12Y-8×4000液压数显摆式剪板机 8×4000 1°30' ≥8 20-600 11 8,500 4680×1705×1700
QC12Y-8×5000液压数显摆式剪板机 8×5000 1°30' ≥7 20-750 15 21,000 5786×2252×2310
QC12Y-8×6000液压数显摆式剪板机 8×6000 1°30' ≥5 20-750 15 28,000 6900×2570×2280
QC12Y-10×2500液压数显摆式剪板机 10×2500 2° ≥10 20-600 15 7,500 3350×1750×1950
QC12Y-10×3200液压数显摆式剪板机 10×3200 1°48' ≥
