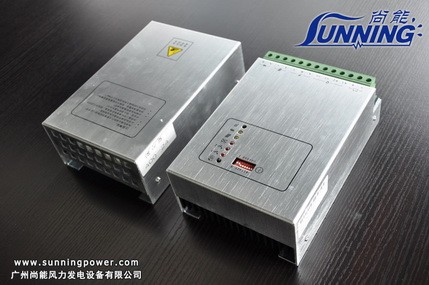

名称 风光互补路灯控制器 风光互补控制器
工作模式选择 路灯控制器(L) 普通控制器(K)
适用蓄电池类型 密闭铅酸蓄电池
控制器工作方式 PWM
适用风机功率 400W/600W/1000W
系统电压 12V/24V/48V
适用光电池板电流 10A
过充保护电压(泄荷点) 17.6V/28.6V/52.6V
过放保护电压(下限) 单路负载：21.6V
双路负载：1路下限22.6V
      2路下限21.6V
 21.6V
过放恢复电压 13.4-15V/26.4-27V/47.4-53V
直流负载路数 1路，2路可选(需订货时确认)
每路负载最大电流 10A
空载损耗 ≤1％
充电回路压降 ≤5％
温度补偿 选装功能 -5 mv/oC(单节)
安装结构 壁挂式金属铝壳，泄荷器与控制器可分上下安装到路灯杆
尺寸 最大尺寸：宽180，高220，厚80
安装孔尺寸：160*165 Φ5*4
使用环境 -20℃- +50℃
重量 风光互补控制器：2Kg 泄荷器：1.6Kg
注：请务必使用配套提供的泄荷器！


风光互补控制器状态指示灯
符号 定义 常亮 闪亮 不亮
 复位按钮   1.电池欠压保护后，电池电压没有达到过放恢复点时，按一下此按钮可解除欠压保护状态。
   2.过载发生后，负载电流恢复到120%，按一下此按钮可解除过载锁定。
 1路负载过载指示 1路负载过载>120%已保护 1路负载过载<120%负载未切断 负载电流<100%
 2路负载过载指示 2路负载过载>120%已保护 2路负载过载<120%负载未切断 负载电流<100%
 欠压指示 电池过放，欠压保护 —— 电池电压正常
 工作指示
光充电指示 控制器正常工作 光板充电 ——
 泄荷指示 —— 电池已接近充满
开始泄荷 不泄荷
 风机充电指示 风机充电电压高于电池电压，在对电池充电 风机不充电
