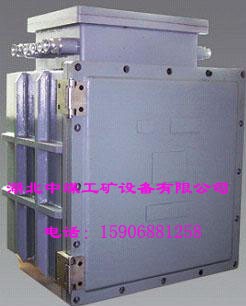

KTW17型矿用无线基站控制箱（以下简称基站控制箱），作为远端控制单元放置在基站附近，提高系统组网的灵活性。


使用环境
  2.1工作环境要求
    1.环境温度：0℃～+40℃；
    2.环境相对湿度：≤95%（+25℃）；
    3.大气压力：80～106kPa；
    4.无显著振动和冲击的场合；
    5.有爆炸性混合物，但无破坏绝缘的腐蚀性气体的Ⅰ类场合。
  2.2贮运条件
    1.温度-40℃～+60℃；
    2.振动20m/s2,冲击300m/s2。

技术指标
  3.1 输入电源
    电压：额定DC-53V（-40V~-57V）
    功率：≤400W
  3.2 U接口电气性能
    通信方式：ISDN协议
    传输方式：双工
    误码率：2小时无误码
    U口通讯距离：3.0km （线缆型号MHYV 规格2×2×7/0.28，L≤0.8mH/km，C≤0.06uF/km，R≤45Ω/km）
    U口输出电压：DC110V~116V
  3.3 E1口电气性能
    传输通道：通过光端机和光缆向局端传输
    误码率：2小时无误码
  3.4 光接口电气性能
     码型及误码率：NRZ加扰码，2h无误码
     发送功率：≥-12dBm
     接收灵敏度：≤-35dBm
     波长：1310nm
     传输距离：通过一对光缆传输
  3.5 防爆关联设备
     1.KTW15型矿用无线基站；
     2.KDW56型矿用隔爆电源箱。

主要特点及功能
  1.提供连接中心控制设备的E1标准接口；提供多个基站的接口，对基站进行控制；
  2.分配话音和信令时隙，同时对多个基站进行信道分配；
  3.CSI，CSMC板及U口状态监控，并向集成基站控制器报告；
  4.将从基站侧过来的ISDN信令转换成内部信令送给集成基站控制器；
  5.将集成基站控制器发来的内部信令转换成ISDN的信令发给基站侧；
  6.在协议转换的基础上，配合完成呼入、呼出及切换流程；
  7.提供从操作维护台到基站的远程加载通道，支持操作维护台对远端基站的控制和查询。
工作原理
  基站控制箱提供对基站的控制，执行信令转换、分配话音和信令时隙。基站控制箱从数字链路中提取同步时钟，然后把同步时钟传送给基站，使所有的基站同步工作。基站控制箱通过U口与基站连接，基站控制箱接口板为CSMC板，每块CSMC提供4个带远端供电的U口；一个基站控制箱最多可提供40个U口。
  基站控制箱的主控板采用PPT板。它完成对CSMC板的控制，每块PPT版可控制5块CSMC板，基站控制箱与集成基站控制器通过光端机相连。基站控制箱可作为远端控制单元放置在基站附近，提高系统组网灵活性。
