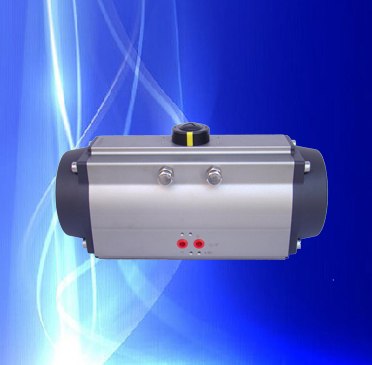

JDGT系列气动执行器

一、 设计特点

1、   独特的双向行程调节；

2、   紧凑的双活塞齿轮条式结构，齿合精确，输出扭矩稳定；

3、   缸体为挤压铝合金，经硬质阳极氧化处理，表面质地坚硬，耐磨性强；

4、   活塞内带机械道向和O型圈及轴承，避免非金属和金属接触减少了摩擦系数；

5、   连接尺寸根据国际标准ISO521-DIN3337-VDI/VDE3845那幕而，可与绝大部分的普通气动执行器互换；

6、   双作用和单作用（弹簧回位）型采用相同的主题和端盖；

7、   所有运动部件均采用耐磨材料支承；

8、   供气孔符合NAMUR标准，或带符合NAMUR标准的转接板。配板式电磁阀可直接安装；

9、   独特的位置指示器；

10、可根据需要配套安装电磁阀、回信器、定位器（开度指示）、三联件及手操机构。



二、  技术数据

1、   工作介质：干燥或润滑气体，非腐蚀性气体

2、   气源压力：双向回位4~8bar；弹簧回位5~8bar

3、   温  度：-20℃ ~ +80℃

4、   外行程调节：90℃ ±4℃

5、   内行程调节：90℃ ±4℃
