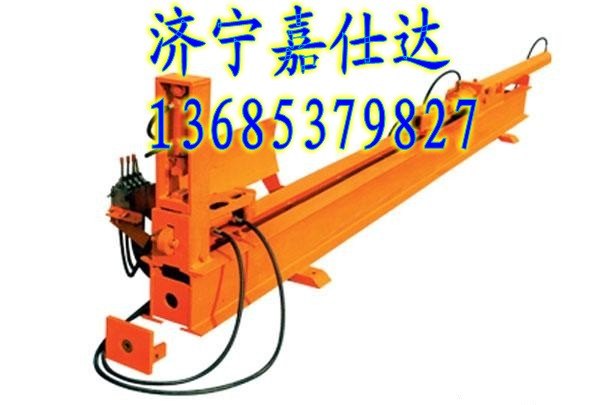

锚杆调直机  TLS-40型锚杆调直机
随着煤矿巷道锚杆支护应用的越来越普遍，  为更好的提高材料回收复用、节支降耗效果，节约每一根锚杆都会给矿山企业带来效益，因此对于锚杆变形而又不降低性能时，应把锚杆调正拉直，重新使用。MTZ-1锚杆调正拉直机为矿山企业解决了用人工调直费时、费力的难题。

锚杆调直机的特点

1.使用方便

2.采用液压式结构，操作灵活、维护方便；
3.  结构紧凑，布局合理，稳定性强；
4.  运转平稳，可靠性强、寿命长、效率高。

锚杆调直机的参数：

功率：7.5kw

电压380V

泵站压力：31.2Mpa

流量25ml/min

工作油缸最大拉力40kn

工作长度（横向移动2000mm）

外形尺寸6200*100*1400mm

调整锚杆规格直径20、22mm

长度1000-2500mm
三、工作原理及结构本机由泵站提供动力，工作时将弯曲的锚杆在压紧装置下进行初步压直，然后插入前后夹紧装置夹紧，启动主工作油缸进行拉直，使之产生永久塑性变形，从而达到修复的目的，使锚杆拉直。该机主要由机架、主工作油缸、前后夹紧装置压紧装置、泵站、控制系统等组成。四、整机安装及使用1、按地基图打好基础，留出地脚螺栓预留孔。2、电器必须严格按相关规定安装，必须按规定设备接地和保护。3、接好管路。4、将油箱充足32#（冬季），46#（夏季）抗磨液压油。5、先启动液压站，待各工作油缸充满油量，再对油箱注油至油票位置。6、点试电机转向，观察是否与箭头方向一致，如不一致应调整接线端。7、调整压力，缓慢推（拉）升降油缸手柄，观察压力表读数，当活塞杆不动时压力为最大，此时把手柄扳到中位，记下压力值，如果压值不在10-16MPa之间应调整换向阀左前方或右前方旋扭，直至压力在10-16MPa之间为止。
