[供应]覆冰灾害图像监控系统可视化管理

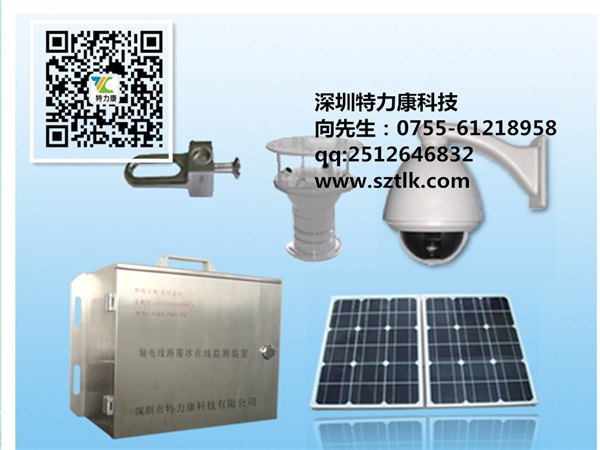

点击图片放大

产品产地：广东深圳
产品品牌：特力康科技
包装规格：TLKS-PMG-FB100
产品数量：88888
计量单位：套
产品单价：1.68
更新日期：2024-09-09 13:57:08
有效期至：2034-09-07
收藏此信息

覆冰灾害图像监控系统可视化管理详细信息

电网架空输电线路覆冰监测系统

别称：覆冰灾害图像监控系统、电网覆冰监测系统

型号：TLKS-PMG-FB100

品牌：特力康科技

编辑：特力康小向

一、背景简述

我国架空输电线路分布在高海拔、人烟稀少、树木繁盛地区加多，每年冬季在遇到强冷空气时，输电线路都会有不同程度的覆雪覆冰现象，导致线路跳闸、短路故障以及倒塔等电力受损一系列重大电力事故。为此，深圳市特力康科技有限公司在全面分析近年来架空输电线路覆冰情况的基础上研制了一款电网架空输电线路覆冰监测系统（覆冰灾害图像监控系统、电网覆冰监测系统），在冬季覆冰来临时，可实时在线监测线路覆冰及线路运行通道环境情况，可有效降低线路覆冰故障。

二、原理说明

电网架空输电线路覆冰监测系统（覆冰灾害图像监控系统、电网覆冰监测系统）安装在10kV-1000kV高压输电线路上，通过拉力传感器、倾角传感器对输电导线的综合悬挂载荷、不均衡张力差、绝缘子串偏斜角、绝缘子串偏斜角进行在线监测，通过微气象传感器对输电线路运行环境温度、湿度、风速、风向等微气象参数进行实时探测，并结合智能球机摄像头对输电线路运行情况进行录像，通过无线传输方式将上述监测到的数据信息和视频图像传至后端监控分析中心来了解线路覆冰情况，为采取相应的应对措施提供有力的技术支持。

三、主要功能

1、具有高清晰数字视频及图片即时获取功能，自动分析报警提示值班人员功能。

2、具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统。

3、具有高温、低温环境下工作，具有自加热功能；具有远程控制采集视频、微气象、拉力、倾角数据功能。

4、数据采集前端采用多层屏蔽、抗干扰、抗雷击技术、确保系统运行稳定可靠，可取代造价高、维护困难的观冰站。

5、后台软件根据用户需求，系统运行参数、报警参数、数据采集密度等可以远程设置。

6、监控容量大，可设多级用户的权限管理，数据暂存功能，可以在通讯异常时能存储30天以上的数据。

四、配置参数

1、工作电压：DC12V。

2、供电方式：太阳能+高性能聚合物蓄电池。

3、通信方式：3G/GPRS/CDMA。

4、数据通道：RS485透明传输。

5、报警通道：1路，常开/常闭。

6、监测参数

1）、拉力传感器:7t，10t，16t，21t，32t，42t，55t（根据实际需要定制）完全满足被替代金具的各种功能要求。

2）、角度传感器：双轴≥±60°耐低温、抗干扰并能在冰雪天气正常工作

3）、环境气象站参数：超声波高精度传感器，综合测量环境温度、湿度、风向、风速、气压、雨量等参数。

4）、图像监测：1路图像输入

7、导线拉力探测：

1）、量程：7~50t；

2）、测量范围：5％～100％FS（线性工作区间）；

3）、分度数n≥1000；

4）、回零误差（％FS）：±0.25；

5）、示值误差（％FS）：±0.50；

6）、重复性（％FS）：±0.50；

7）、滞后（％FS）：±0.15（根据用户需要给出）；

8）、长期稳定性（％FS）：±0.50；

9）、线性度≤5.0％。

8、工作环境：

1）、温度：-40℃～+85℃，

2）、相对湿度：≤98％，

3）、大气压力：550hPa～1060hPa；

五、结语

电网架空输电线路覆冰监测系统（覆冰灾害图像监控系统、电网覆冰监测系统）是眼下我国各电力供电公司“抗冰最前线”的一项重要措施，有了该系统，线路运维人员就可以不用盲目的去巡检排除各地的线路是否出现状况，就可以准确的掌握线路的运行情况，对增强线路覆冰可控、可防的理念，超前防范、牢牢盯住每一个线路覆冰覆雪隐患点，提高架空输电线路在低温天气下安全稳定运行具有实际性作用。
