昆明YLB-700液压双头螺栓扳手现场技术指导_螺栓扳手扳头

螺栓扳手适用于铁路线路轨枕螺栓螺母的旋松和紧固作业。该机的冲击力大，操作集中，能满足钢轨扣件锁紧扭矩，方便快捷。在底座上加装了旋转式四轮行走装置，既可在陆地行走，又可在轨上行走，搬运方便，是松、紧轨枕螺母代替繁重体力劳动的理想专用工具。

昆明YLB-700液压双头螺栓扳手现场技术指导_螺栓扳手扳头

————————————————————————————-锦州双兴? 二十年专业制造——————————————————————————————————

客户咨询：18504167332

联系人：付经理

公众号：jzsxtl

网址：jzsxtl

地址：辽宁省锦州市

办公：0412-4894876

传真：0412-4894876

技术服务：15242838362

————————————————————————————-争创行业领先品牌? 锦州双兴——————————————————————————————————

昆明YLB-700液压双头螺栓扳手现场技术指导_螺栓扳手扳头

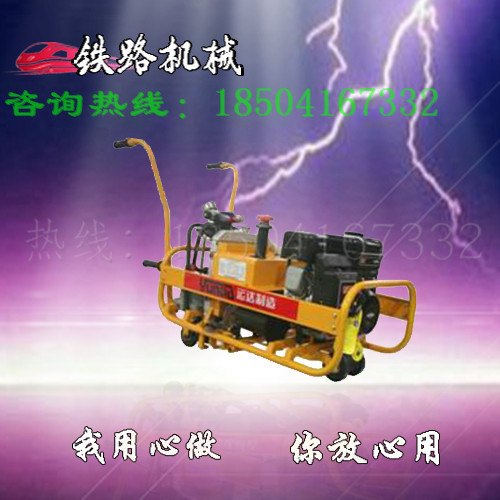

YLB-700液压双头螺栓扳手是我公司开发研制成的新一代机动螺栓扳手。适用于铁路、地铁及轻轨线路的混凝土轨枕扣件螺母的松紧作业。

主要技术参数

1、汽油机功率4.9kw/3600r/min

2、输出轴转速130r/min20～450N·m(无极调节)、

3、输出扭矩(瞬时)≧1000Nm

4、外型尺寸(长×宽×高)1775×525×690mm

5、整机质量主机88㎏

扳手支撑杆4㎏

YLB-700液压双头螺栓扳手注意!!

不要过量倾斜机器以免汽油机润滑油漏到气缸腔内，导致汽油机不能启动。若发生上述情况，请按下列步骤排除

(1)、取出火花塞，清洗

(2)、松开化油器表面螺钉，排油

(3)、发动绳拉到底，让油喷出气缸

(4)、插入火花塞，上紧螺钉

(5)、检查油位后启动

增加力矩

如果松螺母时，需要稍微增加一点扭矩，可将力矩转换杆向前推倒，这样的话，力矩可能根据手动来控制。这时，力量通过活塞杆直接传到离合器，再经减速箱传到套筒处。这就意味着，圆锥摩擦离合器在由操作把手手动压力下可传递最大的扭矩(瞬间)。

当离合器的两个摩擦件完全接合时，发动机的输出轴和离合器轴成为一刚性联结(摩擦系数为1)，这时发动机输出的扭矩可最大的传递到套筒。

当被紧螺母紧固到设定据矩时，离合器摩擦件产生相互转动(即打滑)此时，摩擦系数为0.75，套筒不再旋转。

在调节扭矩时，要注意，峰值只保持很矩一段时间，请小心地检查调节此峰值。

更换套筒

只要下压快速卡头的锁紧环即可。
