矿山设备手持式内燃振动镐ND-4.5_捣固镐作业指导说明

捣固镐具有结构简单性能可靠、养护维修方便、使用寿命长等优点，内部独特的采用万向节传动、高频振动轴承，大大的降低了故障率，使内燃捣固镐在抢险、突击中连续捣固4小时无故障成为现实，从而保证了作业效率。

矿山设备手持式内燃振动镐ND-4.5_捣固镐作业指导说明

客户咨询：18504167332

联系人：付经理

公众号：jzsxtl

网址：jzsxtl

地址：辽宁省锦州市

办公：0412-4894876

传真：0412-4894876

技术服务：15242838362

————————————————————————————-争创行业领先品牌? 锦州双兴——————————————————————————————————

矿山设备手持式内燃振动镐ND-4.5_捣固镐作业指导说明

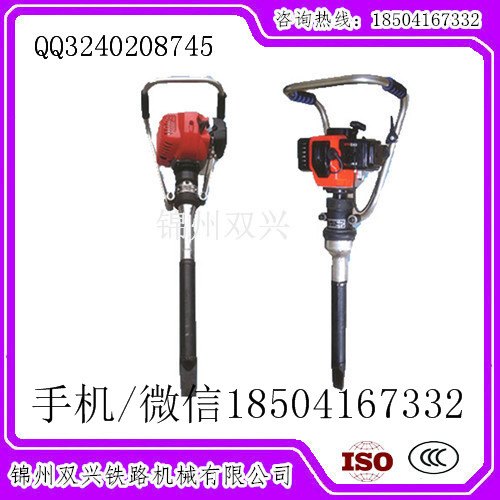

ND-4.3手持式内燃捣固镐采用汽油机与捣固棒直接连接的设计，主要由汽油机、减振装置、传动轴、振动体和手把组成。其工作原理为：汽油机经离合器、软轴带动偏心铁，产生振幅实现捣固作业。

ND-4.3内燃捣固镐技术参数

1、激振力4000N

2、发动机功率2HP

3、空载最大振幅>6mm

4、振动频率115Hz

5、整机质量15KG

6、外型尺寸106×40×28cm

1、使用前的准备。

1.1检查或紧固机器各部螺栓和螺纹连接处，应连接牢固。

1.2将汽油和二冲程小松汽油机专用润滑油以50:1的比例混合，并摇拌均匀。

1.3将混合汽油灌入汽油机机箱，擦净外表面残留的汽油。

1.4向偏心块轴承内注油(30号机械油)。注油时，先从套筒端盖上卸下M6x10内六角螺钉，然后用针管向油孔内注油，注油完毕，再将螺钉紧固。首次注入量为20ml，以后每工作100小时注油一次，每次注油10ml。

注意：棒内润滑油不可过量，油面高度以不接触到偏心块下端轴承为宜。

1.5检查无误后准备启动。

注意：本机器选用的主机为二冲程全方位工作汽油机，请使用汽油和二冲程小松汽油机专用润滑油的混合汽油，否则将影响汽油机工作或造成汽油机拉缸损坏。

2、启动汽油机。

2.1将捣固镐直立在石碴或泥土地面上，请勿立于硬质地面上。

2.2按动汽油机泵膜10次以上泵油，将油门控制手柄关至最小(怠速)。若是冷机启动或冬季启动，应关闭风门。

2.3一手握住捣固镐手把，一手拉住汽油机启动手柄，并使拉绳张紧。迅速拉动启动手柄。汽油机启动后，应慢慢放回启动手柄，打开风门。

2.4汽油机启动后，应使其怠速运转3～5分钟热机，使汽油机各部润滑后方可工作。

3、捣固作业与停机。

3.1手持捣固镐手把，将汽油机油门开至最大，反复插入道床石碴中进行捣固作业。

3.2工间休息时，应停机。不可长时间怠速运转。

3.3停机时，先将油门关至最小，再按住停机按钮停机。

3.4休息时间较长或不用时，应将捣固镐手把朝下平放于地面上，避免摔碰汽油机。

注意：不可长时间将捣固镐倒立放置(镐头朝上)。
