黑龙江钢轨仿形打磨机DMG-2.2细节图_钢轨打磨机操作手册

技术参数

1、电动机型式/立式Y型、电压380V、频率50Hz

2、砂轮尺寸(外径×内径×厚度)150×56×70mm

3、每次磨削进给量/0.3~0.5mm

4、额定功率/2.2Kw/2850r/min

5、砂轮总进给量/45mm

6、砂轮形式/树脂厚壁杯形砂轮

7、砂轮进给方式/手动，带锁紧/Manual，withlocking

8、整机质量/42kg

9、砂轮最大倾斜范围/单向90°

10、砂轮进给精度/≤0.10mm

11、适用范围P43~P60kg/m型钢轨

12、外形尺寸/1460×470×770mm

13、仿形功能/可实现对不同型号钢轨的外缘轮廓仿形打磨

DGM-2.2型电动仿形打磨机，是用于对铁路钢轨顶面、侧面及圆弧部位进行快速打磨的高效专用设备。本机选用新型铝壳Y系列电动机作动力，由电动机、机架、砂轮、进给装置、靠磨轮及导向轮等部件组成。适用于钢轨焊缝、不平整接头、轨侧肥边、轨面焊修等部位的打磨。该机作业效率高、使用安全、磨削质量好、操作简便、上下道方便，是新铺铁路、工务大修、养护维修及抢险作业的必备设备。

说明

1、不许使用转速低于4000r/min的砂轮。

2、更换砂轮前必须停机。

3、千万不可使用已损坏的砂轮。

4、更换砂轮后空转30秒，在试转过程中其他人员必须远离现场。

5、定期测量砂轮，检查紧固螺母是否松动。

6、必须牢固安装安全防护罩。

7、砂轮应存放在干燥的位置。

8、电动钢轨打磨机主要用于钢轨焊接后的打磨和外轮廓整形打磨，精确恢复钢轨断面形状。

9、操作者可一次完成轨顶和侧面的打磨。

10、打磨机作业时的位置灵活可变，从水平到垂直。

11、打磨砂轮轴线保持与钢轨轴线垂直。

12、滚轮和挂轮要紧贴钢轨外轮廓，以保证在任何位置时打磨机的导向，滚轮以钢轨作基准，形成仿形，保证轨顶和轨侧的精确打磨。

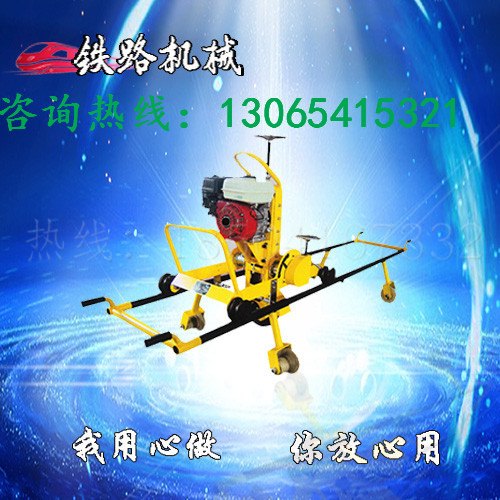

黑龙江钢轨仿形打磨机DMG-2.2细节图_钢轨打磨机操作手册该产品以GX160汽油机作动力，用A型三角皮带(内周长889毫米)通过传动系统带动砂轮进行磨轨作业。该机主要由机架、传动系统、砂轮、磨圆弧滚轮、走行装置等主要部件组成。机架系用薄钢板角钢焊接而成。砂轮依靠丝杠螺母螺旋进给，走行装置和机架用螺栓连接，走行轮轮缘较高，下道后也可在地面上推行。外形如图所示。磨钢轨顶部、侧面可用绝缘轮(或滚轮)磨轨顶圆弧用滚轮可修磨钢轨圆角部位。
