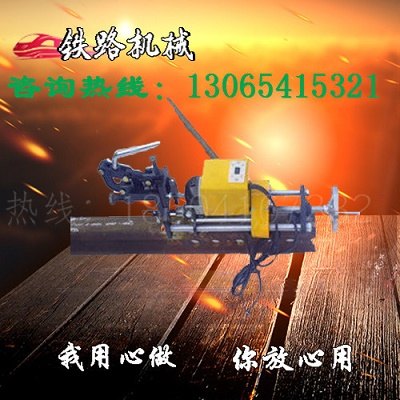

钢轨钻孔机是铁路工务、桥梁、线路大修部门理想的钻孔机具。它适用于铁路的铺设、线路的维修、抢修等钻孔作业。是钢轨钻孔的专用工具，可通用于43-60kg/m各种型号钢轨。

广东内燃钢轨钻孔机(朝鲜轨)ZG—31Ⅱ型故障排除技巧_钢轨钻孔机合金钢钻头

————————————————————————————-锦州双兴? 二十年专业制造——————————————————————————————————

客户咨询：18504167332

13065415321

联系人：付经理

公众号：jzsxtl

网址：jzsxtl

地址：辽宁省锦州市

办公：0412-4894876

传真：0412-4894876

技术服务：15242838362

————————————————————————————-争创行业领先品牌? 锦州双兴——————————————————————————————————

广东内燃钢轨钻孔机(朝鲜轨)ZG—31Ⅱ型故障排除技巧_钢轨钻孔机合金钢钻头

主要技术参数

1、电动机功率：1.0kW

2、额定电压：220V

3、空载转速：≥400r/min

4、钻孔直径：Φ31mm、Φ13.5mm、Φ9.8mm

5、钻孔用时：≤40s

6、整机质量：23kg

7、外形尺寸：530mm×320mm×300mm

适用范围

ZG-31Ⅱ型电动钢轨钻孔机适用于朝鲜轨型钻孔作业。整体结构紧凑，夹轨装置具有自锁功能，定位准确、钻孔精度高。采用空心钻头，钻孔时具有自动给水功能，是工务部门维修、抢修及大修作业必备工具。

使用方法与维护

使用方法：

1、接通电源前，将空心钻头安装在主轴上。

2、选择与所钻钢轨型号相同的定位块9安装到前板13上，并拧紧。

3、将装有冷却液的注水桶10放在整机同侧，并把冷却水管12插入进水嘴2。

4、上道作业前检查：首先检查电源线、保护套及外壳是否完好，有无漏电现象。然后空转30秒钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却是否畅通等。

5、抬起卡紧搬把5，使卡轨机构张开，放在钢轨上，调整卡轨机构调整螺母6，直至下压卡紧搬把时能牢固卡紧钢轨(一般情况下，夹具体7下部两尖部卡在大约钢轨轨腰部位)，松开后下道自如，保证钢轨待钻孔的中心与钻头中心一致(采用定位尺钻孔，详见9)，并且前板与钢轨底面目视垂直，定位块与钢轨轨腭及轨底上弧面紧密接触，然后下压卡紧搬把6，装卡牢固后便可进行钻孔作业。

6、钻孔前，先给注水桶10打气加压(一般在10下左右)，将水阀11压下后向前推即为打开状态，然后打开电机开关14，在各部件工作都无异常的情况下，扳动进给搬把8实施钻孔作业，钻孔时顶尖接触钢轨后，冷却液自动流出对钻头冷却。

7、钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度。

8、钻孔完毕，操纵进给搬把8将钻头退回，关闭电机。然后先向后推水阀11，松开水阀即停止注水，拿走注水桶，再抬起卡紧搬把5松开卡轨机构，将钻孔机搬到另一钻孔位置按相同方法进行钻孔作业或整机下道。

9、钻孔时，如负载过大，电机过载保护器将自动断开，停止作业，此时应将钻头退回，将过载保护器开关合上，重新启动电机作业。
