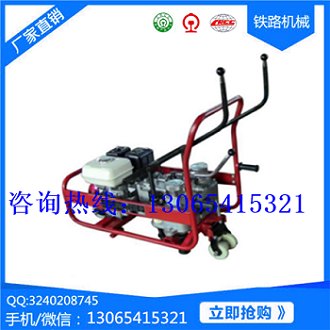

深圳双头内燃轨枕螺栓扳手NLB-600-1G现场技术指导_螺栓扳手发动机

螺栓扳手是静扭矩式机动螺栓扳手。在使用产品前，请仔细阅读本使用说明书和发动机使用说明书，以便您掌握正确的操作方法，从而保证本产品在正常状态下工作、避免不当操作可能导致的本产品或周围相关设施的损坏、保证操作人员的健康和安全。

深圳双头内燃轨枕螺栓扳手NLB-600-1G现场技术指导_螺栓扳手发动机

————————————————————————————-锦州双兴? 二十年专业制造——————————————————————————————————

客户咨询：18504167332

13065415321

联系人：付经理

公众号：jzsxtl

网址：jzsxtl

地址：辽宁省锦州市

办公：0412-4894876

传真：0412-4894876

技术服务：15242838362

————————————————————————————-争创行业领先品牌? 锦州双兴——————————————————————————————————

深圳双头内燃轨枕螺栓扳手NLB-600-1G现场技术指导_螺栓扳手发动机

工作原理：

由汽油机驱动，带动齿轮减速，经过拨叉进行换向，通过圆孤伞齿轮减速，将扭矩传递到牙嵌离合器上，将设定好的扭矩传递给主轴套筒。

主要技术参数

1、汽油机型号：本田GX160H1

2、汽油机额定功率：4kw

3、汽油机转速：1800r/min

4、主轴转速：73-78r/min

5、套筒数量：2

6、套筒中心距：214±0.5mm

7、旋紧扭矩可调：80-170N?m

8、最大旋松扭矩：>600N?m

9、出厂旋紧扭矩：125N?m

10、工作效率：≥10个/分

11、质量79kg

12、外形尺寸：855×490×820(mm)

三、基本结构与工作原理

机具的保养

1、本机具请指定专人使用，每次使用前，请务必在各旋转处，油杯，加入干净机油，每工作40小时后，将扭矩刻度罩下螺栓松开，向上下离合器，花键轴，铜套中加入二硫化钼润滑脂。

2、扭矩的调整：将扭矩调整手柄5下面的锁紧螺母松开，旋转扭矩调整手柄5，逆时针方向为减小，顺时针为增大，用公斤扳手进行测量，确定后，用锁紧螺母锁紧。出厂时，每台机动扳手调整拧紧力矩约为100～120N·m，如在半径小于650m的曲线地段作业，或者根据现场施工的要求，扭力矩大于150N·m。扭矩弹簧使用一段时间可能疲劳失效须定期调整。

3、本机设计了过扭矩保护键，当旋松螺帽扭矩大于700N·m时，保险键被剪断，从而保护花键轴及机器其它部件不至于过扭矩而损坏。

4、更换保护键：将扭矩刻度罩，上离合器，弹簧拆下，用螺丝刀将下离合器向上撬起，再依次拆下的零件装好，加注二硫化钼润滑脂后，再将扭矩刻度罩拧好。

5、为适应不同规格的钢轨，须对调整螺钉8进行调整，满足不同轨型的高度要求。
