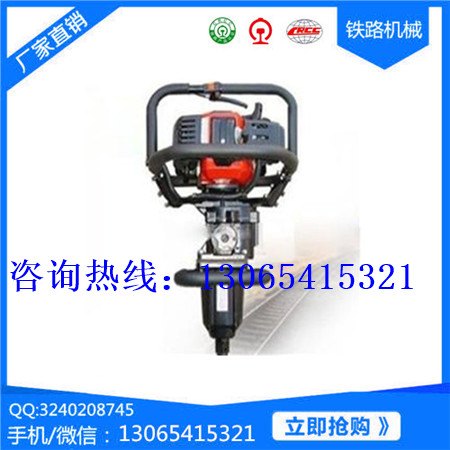

韶关汽油内燃螺栓扳手NB-550款式新颖_螺栓扳手换向阀

螺栓扳手采用本田汽油机为动力，单、双扳头可任意操作，用来松卸，紧固轨枕立螺栓，自动调整扣压力和给立螺栓进行涂油保养，单人即可操作，两人可任意上下轨道。

韶关汽油内燃螺栓扳手NB-550款式新颖_螺栓扳手换向阀

————————————————————————————-锦州双兴? 二十年专业制造——————————————————————————————————

客户咨询：18504167332

13065415321

联系人：付经理

公众号：jzsxtl

网址：jzsxtl

地址：辽宁省锦州市

办公：0412-4894876

传真：0412-4894876

技术服务：15242838362

————————————————————————————-争创行业领先品牌? 锦州双兴——————————————————————————————————

韶关汽油内燃螺栓扳手NB-550款式新颖_螺栓扳手换向阀

工作原理

发动机输出旋转扭矩，通过离合器，传动轴，锥齿轮换向减速机构实现旋转扭矩的换向于减速，换向于减速后的扭矩由连接轴传递到有蓄力加力装置作用的冲击加力机构上，然后通过套筒对螺栓上的螺帽实现松开和锁紧作业。

详细参数：

汽油发动机

类型：二冲程，强迫，冷风，单杠。

功率：1.47kw

排气量：51.7cc，￠44×34mm

燃油箱容量：1升

燃料混合比：25:1

转数(最大)：9880rpm

最大输出：2.03ps/6500rpm

最大扭矩：0.34kg-m/550rpm

转数(空转):2700rpm±250

燃油消耗率：380g/ps.h

化油器类型：膜片式

紧固扭矩范围：550—1700N.m(406—1250ft.1bs)

离合速度：1200rpm

转数(加载)：7120rpm

压缩率：7.4:1

整体尺寸：650×280×380mm

重量净重：18kgs(39.601bs)

技术特点

1、本设备采用了多项新技术，整机体积小、重量轻。

2、采用小型汽油发动机为动力，输出功率大，可靠性高，可实现连续作业。

3、操作简单方便，并可实现任意转速状态下的换向，方便现场应用。

4、具备套筒头离合和螺栓(母)自动顶出机构，可实现发动机正常工作转速状态下连续松紧作业，大幅度提高作业效率。

5、整机可靠性高，作业质量好。

6、锥齿轮减速换向机构每工作48小时，应检查并添加润滑脂一次加力器每月检查一次润滑油。

7、机器长时间不用时，应擦洗干净，涂防腐油脂，存放在通风干燥处。

韶关汽油内燃螺栓扳手NB-550款式新颖_螺栓扳手换向阀

电动螺栓扳手注意事项

1、本机严禁在电动机工作时扳动换向手柄，如因此造成机具损，其后果自负。

2、本机在工作一个周期后，可对换向手柄进行扳动换向，以对齿轮的磨损均匀。

3、机具暂停使用或维修保养及更换配件时，应先切断电源。

4、严禁在雨天或电动机受潮状态下使用，防止发生危险。如电动机受潮，将电动机干燥后再使用。

5、若长期不用应放置在通风、干燥、无腐蚀性气体的库房内。
